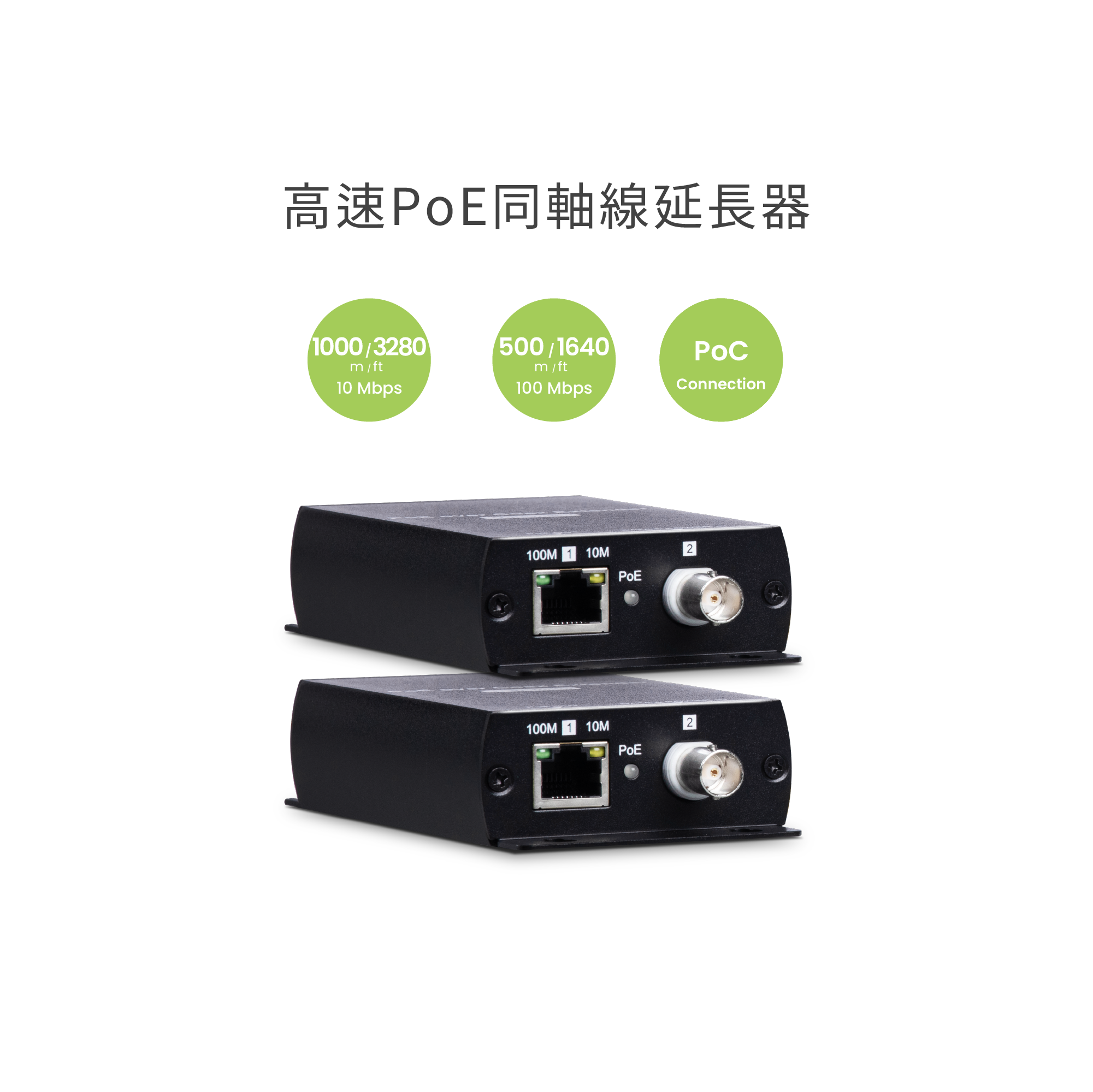

IP09CP

高速PoE同軸線延長器

  • 可透過同軸線傳輸PoE訊號,最遠距離達800米。
  • 最多可供應90瓦的電源給遠端PoE設備使用。
  • 電源可由PoE交換器或外部電源變壓器供電。
  • 最大網路頻寬達100Mbps。

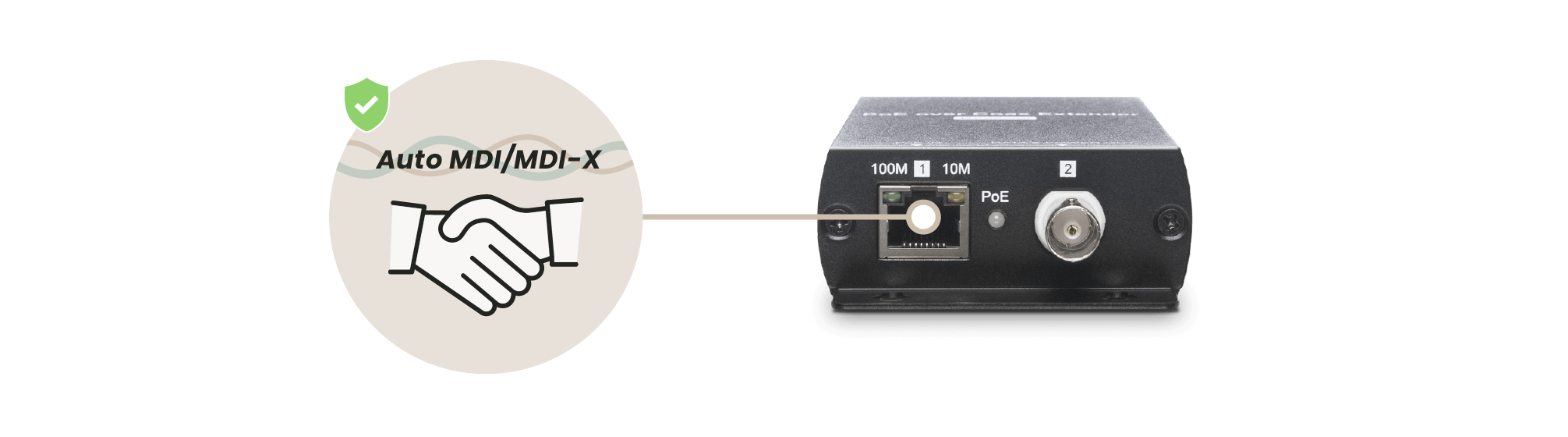

  • 支援全雙工及半雙工模式及自動MDI/ MDI-X切換。
詢價

節省空間
不必為多台網路交換器尋找擺放空間。

安裝快速
僅需安裝兩台機器,不需額外找電。

維護便利
僅需檢查兩台機器,即可判定運作狀況。

供應電量高
供應90瓦高電量,滿足目前所有PoE設備。

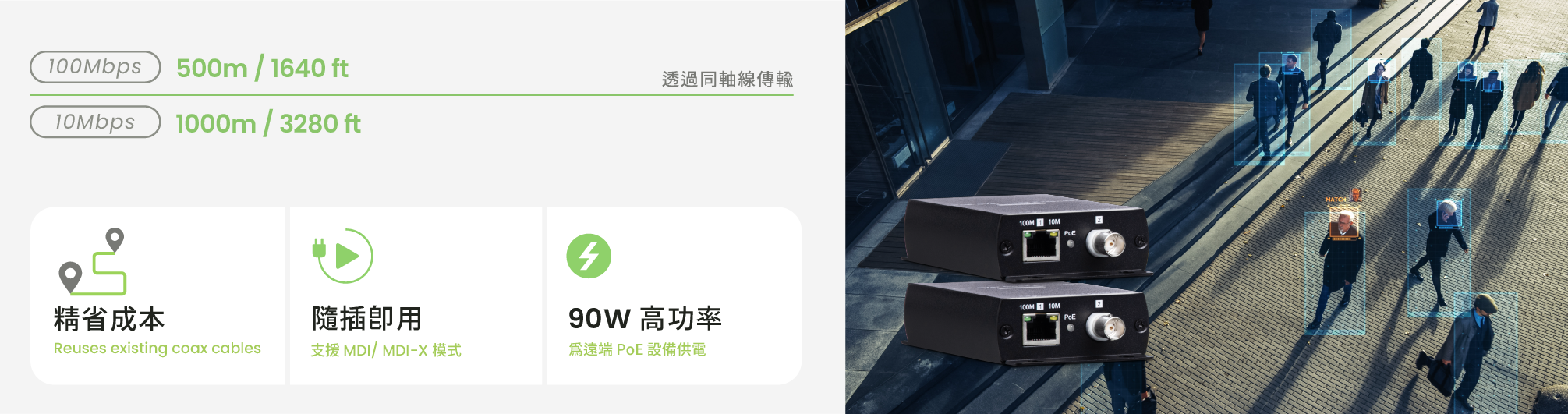

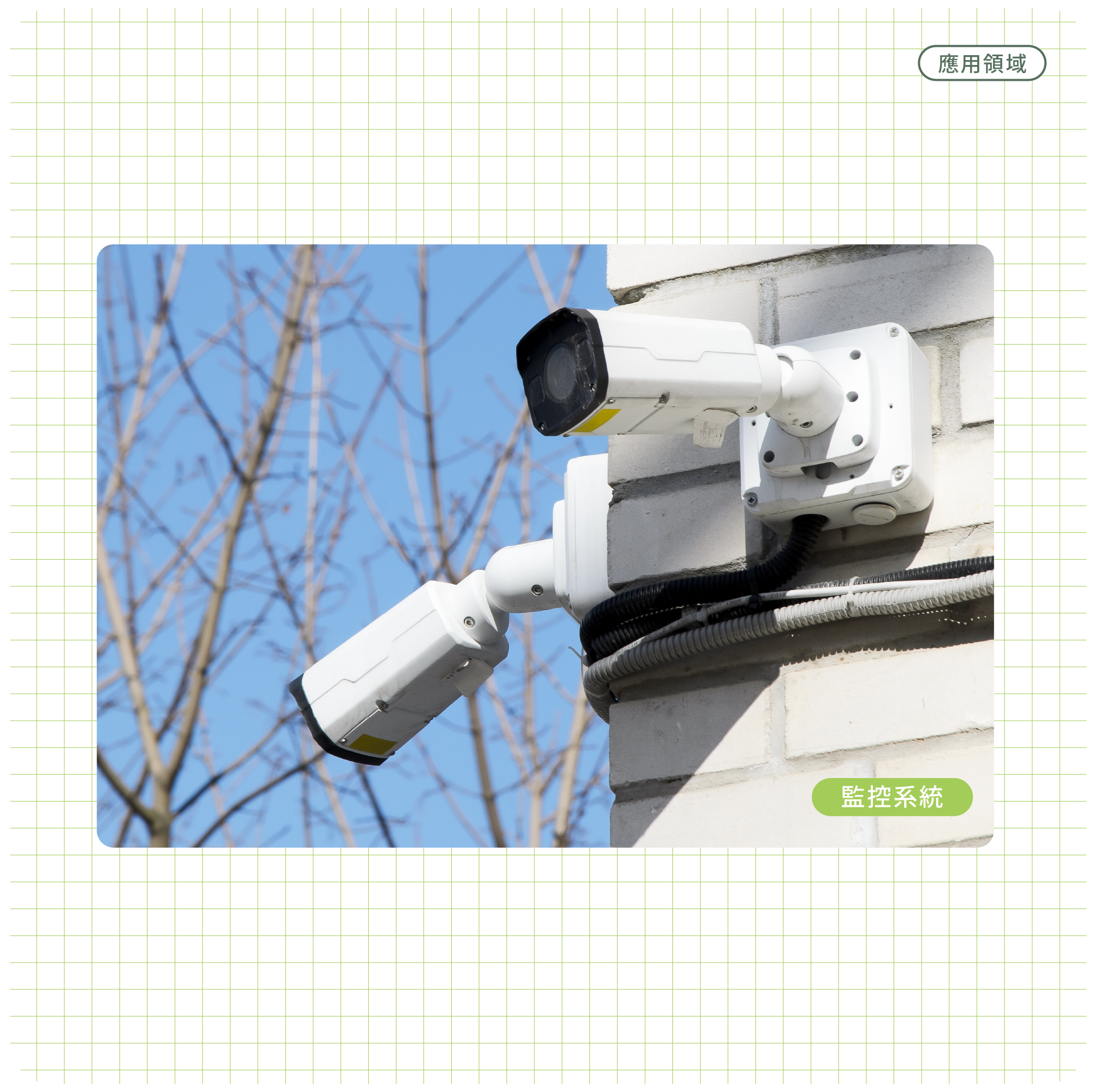

IP09CP是一款高速PoE延長器,可透過一條同軸線延長IP訊號及90瓦電源。此延長器非常適用於監控領域,不僅可不換線就將類比攝影機換為IP攝影機,當遠端攝影機尋找不到電源時,還可供應100Mbps頻寬網路訊號及最多90瓦電源來啟動高瓦數監控攝影機。

最靈活的 PoE over Coax方案

什麼是PoE over Coax? 為什麼要使用它?

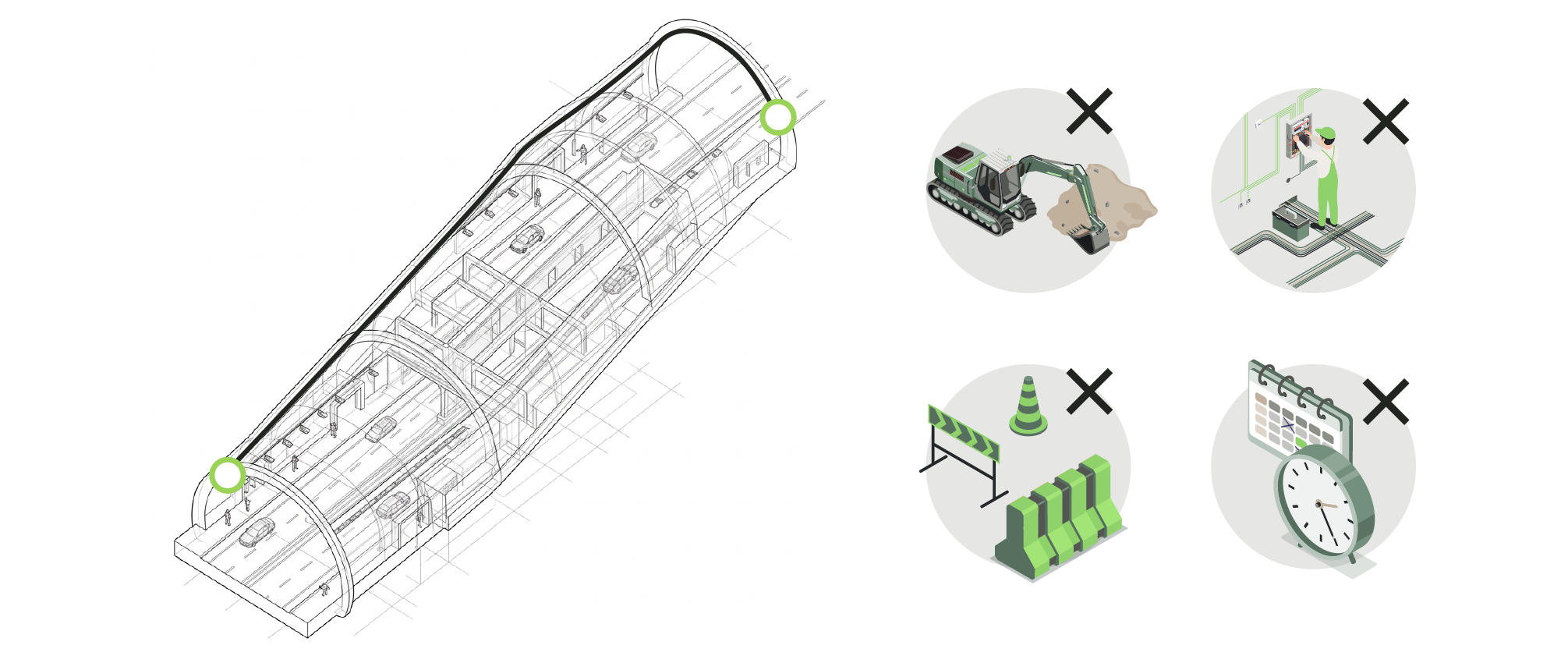

PoE over Coax是一種傳輸技術,利用同軸線傳送PoE訊號 (數據+電力)。它可讓你使用既有連接類比攝影機的的同軸線來傳輸IP/ PoE訊號,幫助節省更換線材的時間與金錢成本。

PoE over Coax實際應用案例

道路監控系統升級

為將類比升級為IP攝影機,計畫將傳輸線材由同軸換成網路線。再使用數台PoE中繼器以串接方式從機房延長IP訊號及電源供遠端的攝影機使用。

IP/ PoE over Coax系列

IP09C, IP09CP

許多地方有舊有的同軸線,IP09C系列,可以利用這些同軸線傳輸IP/ PoE訊號,僅需將IP09C系列的T端R端連接在相應位置,就可以把同軸線使用在網路架構中。

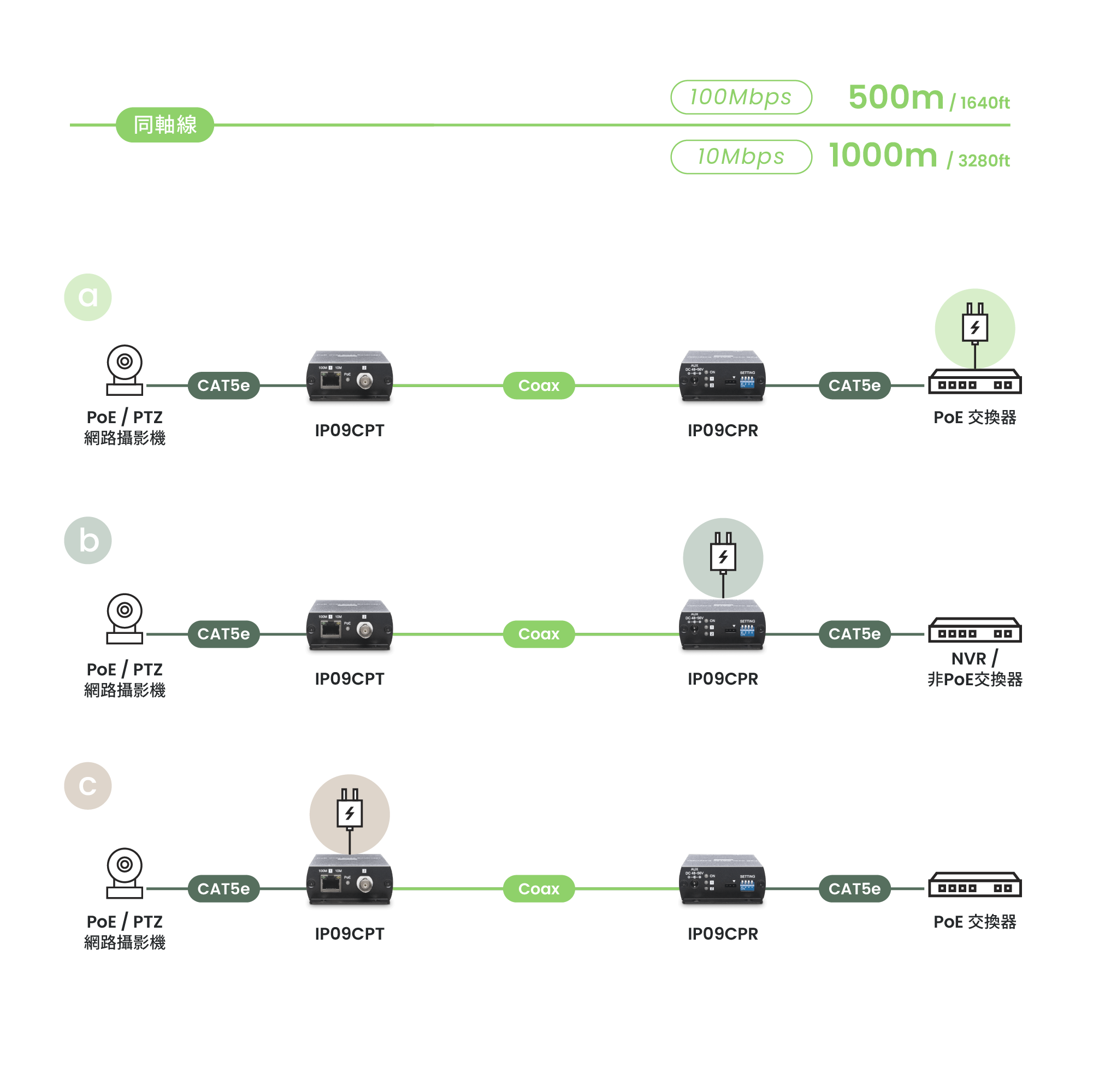

連線圖

IP09C (發射器及接收器皆需供電)

IP09CP (接收器需外部供電)

IP09CP (發射器需供電)

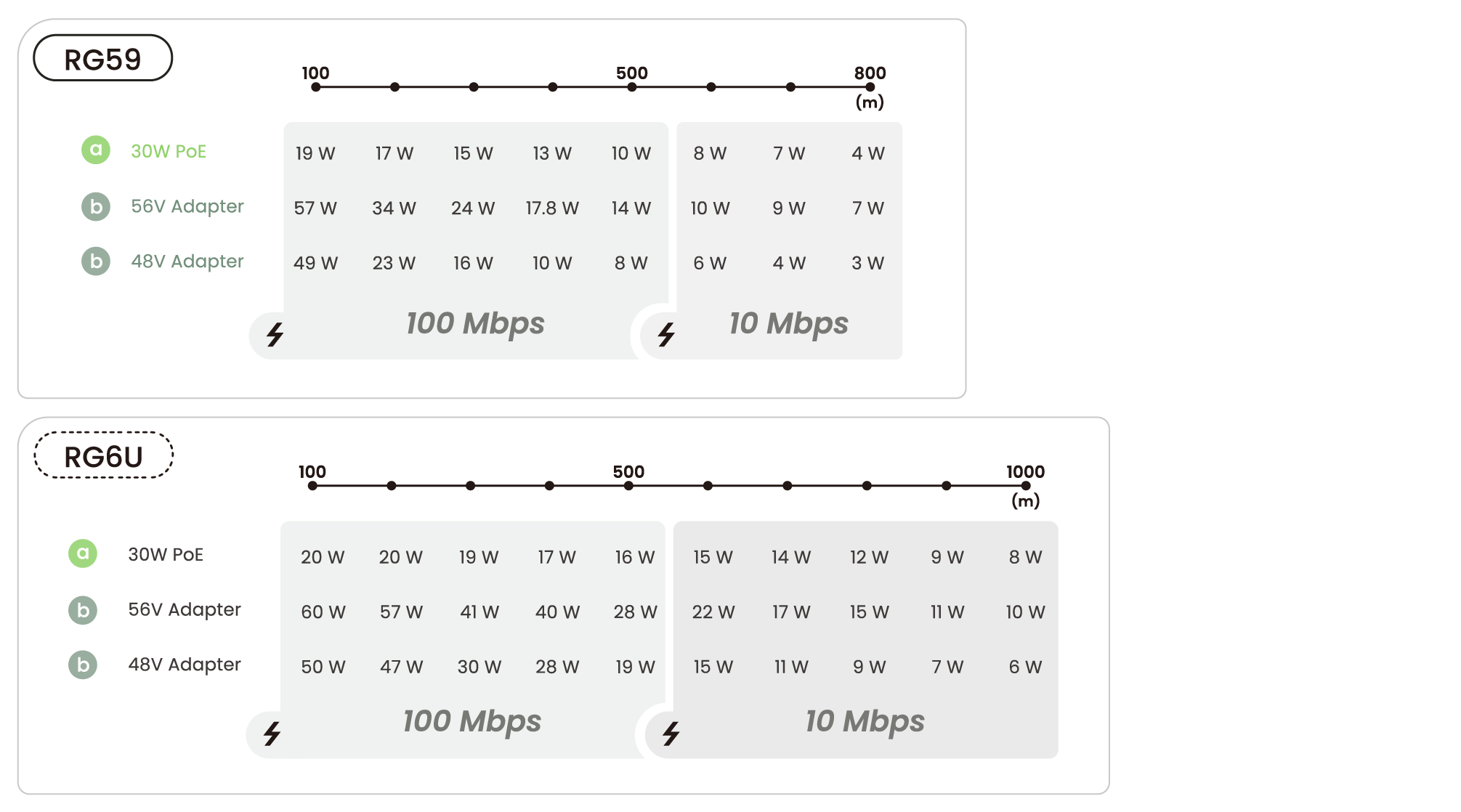

PoE表現與距離

IP09C系列的PoE 瓦數表現,會依供電方式、距離、線材變化,以上提供簡易的距離表,更多詳細規格,請參考我們的線上說明書。

*當距離於500公尺以上時,也可透過T端供電將頻寬維持在100Mbps,及多至90瓦的電量。

IP09PH - 4埠 高速PoE 同軸線延長器

IP09PH

我們最新開發的IP09PH,讓IP09C系列的可能性更上一層樓。IP09PH有四個輸出埠,並支援PoE over Coax功能,因此能讓IP09C系列有更多更強大的發揮空間。IP09PH可以用於有四向攝影機的區域,讓您用一條舊有同軸線,傳輸4台PoE攝影機畫面,增加既有同軸線的價值。

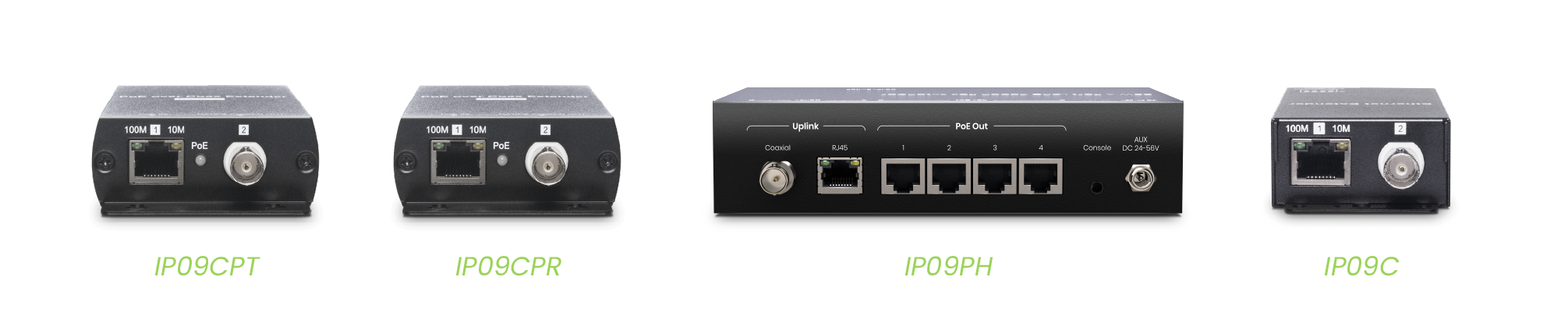

機型比較

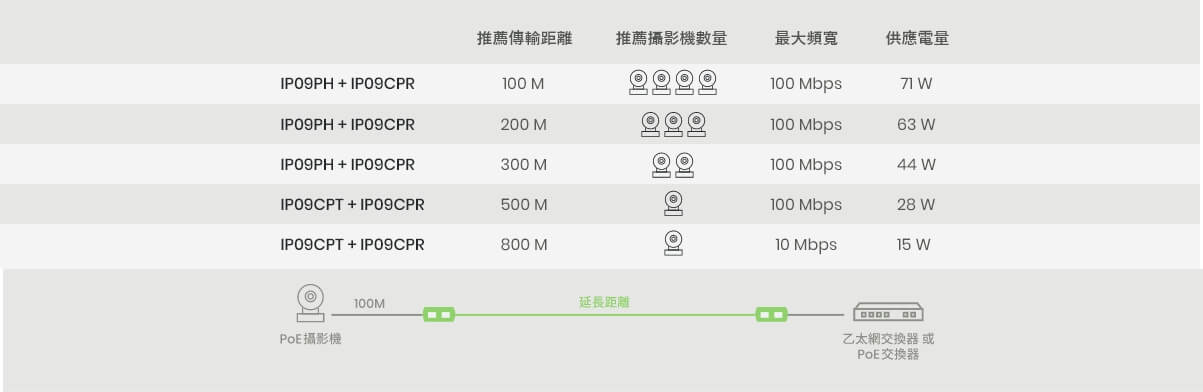

靈活的組合

SC&T的IP09C系列含有多種規格,分為:

  • PoC(有電力傳輸)/ EoC(無電力傳輸)版本
  • 單埠/ 4 埠版本

這些產品可以規劃出各種距離的PoE over Coax延長

更多節省經費的使用方式

除使用同軸線傳輸IP/PoE的版本外,IP09系列也可以使用網路線達到相同的傳輸效果,更多節省經費的應用方式請參考下方說明。

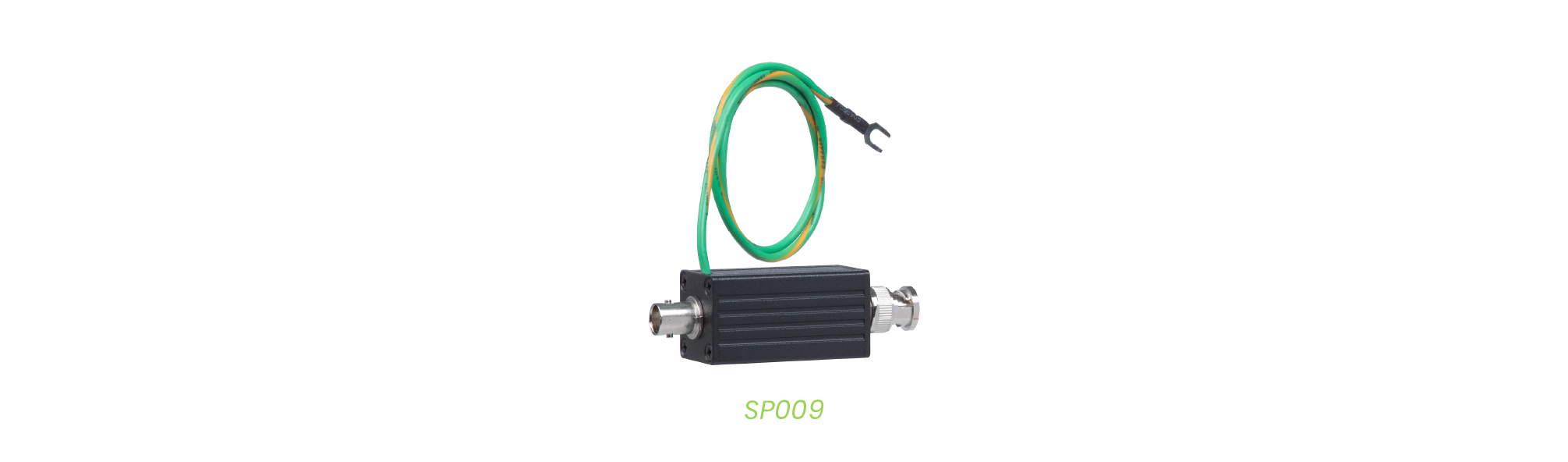

SP009P - 專為PoC及PoE over Coax開發的避雷器

SP009P

SP009P是一款專用於透過同軸線傳輸的的影像避雷器,支援高清類比及IP/ PoE訊號,且也支援PoC及PoE,以保護前後端的PoE設備。

  • 可透過同軸線傳輸PoE訊號,最遠距離達800米。
  • 最多可供應90瓦的電源給遠端PoE設備使用。
  • 電源可由PoE交換器或外部電源變壓器供電。
  • 最大網路頻寬達100Mbps。
  • 支援全雙工及半雙工模式及自動MDI/ MDI-X切換。
  • RJ45端內建30kV靜電, 40A脈衝及30A突波保護。
透過PoE交換器供電

透過電源變壓器供電

電量傳輸表
韌體/軟體更新

發布日期

版本

發行公告

檔案名稱

No items found.
操作教學影片

更多

規格表

型號

IP09CPR

IP09CPT

支援

符合規範

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3bw 100BASE-T1 Ethernet
IEEE 802.3 N-Way Auto-Negotiation
IEEE 802.3x Full Duplex Operation and Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus

網路頻寬

10/ 100Mbps

最大傳輸距離

10Mbps at 800M, 100Mbps at 500M

連接埠與介面

輸入

1 x 75Ω BNC

1 x RJ45

輸出

1 x RJ45

1 x 75Ω BNC

電源介面

1 x (5.5 x 2.1mm) DC Jack

1 x (5.5 x 2.1mm) DC Jack
