9 種 HDMI 延長技術詳解,適用性不同,該如何選擇需要的 HDMI 延長器?

HDMI延長器如何選擇?HDMI延長線材差別與限制、9種延長技術一次釐清

為什麼 HDMI 延長器的需求這麼高?

HDMI 距離限制

一般來說,HDMI 線材的傳輸距離短,僅 15 公尺 (50ft) 左右。而 4K 60Hz 的 HDMI 傳輸距離就更短了,大約為 10 公尺 (32ft)。此外,HDMI 線材格外敏感,很容易受到其他纜線、電線影響,造成訊號的干擾,進而縮短 HDMI 原本就不長的傳輸距離,而在專業的影音安裝環境,這種多線材集中的情況,是難以避免的。

HDMI 訊號干擾

HDMI 線材容易受到其他纜線、電線的影像干擾,讓原本傳輸距離就不長的 HDMI 訊號變得更加脆弱。然而在專業的影音安裝環境中,大量的接線及各式各樣的電子設備非常常見,因此嚴重干擾的情況時常發生。一旦 HDMI 訊號受到干擾,依據其嚴重性,畫面可能會出現以下干擾現象:

  • 影像出現顆粒
  • 波浪/ 橫條紋
  • 影像斷斷續續/ 閃爍
  • 無法顯示畫面

有時候干擾的現象並不明顯,但即使是輕微的干擾,對於專業的影音安裝來說也是難以接受。如果應用環境有視訊會議的需求,更會引起許多不必要的麻煩。

HDMI 延長器種類

使用線材 產品名稱 技術 供電來源 傳輸訊號 種類 距離 (1080p) 距離 (4K)
光纖線 HDMI 光纖 光纖
(光的折射)
主動式/被動式 影像/聲音 100M 100M
迷你 HDMI 光纖延長器 主動式 掛式 300M/ 1KM 300M/ 1KM
網路線 被動式 HDMI CAT5e 延長器 等化器* 被動式 影像/聲音 掛式 40M N/A
HDMI CAT5e 延長器 主動式 影像/聲音 機件式 50M N/A
HDMI 網路型延長器 網路協議 主動式 影像/聲音 機件式 140M 140M
HDMI KVM 網路型 延長器* 影像/聲音/USB/RS232/紅外線 150M 150M
HDMI 線 HDMI 中繼器(放大器) 直通 主動式 影像/聲音 機件式 20M 10M

直通

透過加強原始的訊號,將該訊號延長至更遠的距離

  • 優點: 無壓縮、無延遲
  • 缺點: 距離較短

光纖/ 網路封包

光纖技術是利用光的折射原理,將訊號轉換成光,以一個完全不同的形式來傳輸網路封包

  • 優點:傳輸距離極遠
  • 缺點:根據不同技術,訊號有些許衰減及延遲。

1. 主要類別:晶片

當傳輸訊號時,晶片是決定 HDMI 延長器性能的關鍵。有些產品可以以極低的價格出售,因為它們沒有置入晶片或是使用較便宜的晶片,這類產品只能單純將訊號直接傳輸,不做任何處理。通常性能不穩定且傳輸距離較短。 但具有晶片或較好晶片的產品表現則差異甚遠。

2. 次要類別:使用線材

HDMI訊號可以透過多種不同的媒介來傳輸,一般來說可分為下列線材:

  • HDMI線
  • 網路線 (CAT5e, CAT6...)
  • 同軸線 (RG59/ RG6U...)
  • 光纖線 (單/ 多模)

HDMI 線

典型使用 HDMI 線進行延長的是中繼器,中繼器在傳輸的過程中,並不會將訊號轉換,只是藉由中繼器供電,將原本衰減的訊號,提升為原來的強度。由於一般 HDMI 線材的最大長度通常在 10 米左右,因此中繼器的傳輸距離也較短,大約可以讓 1080p 的 HDMI 訊號多延長 10 公尺, 屬於短距離延長。

相關產品:HR01-4K6G

網路線/同軸線/光纖線

在這種情況下,您將會需要類似媒體轉換器這樣的設備,將 HDMI 信號轉換為網路、同軸或光纖線來傳輸。 而訊號轉換的方式分為兩種形式,機件式與掛式 (Dongle)。

掛式

掛式的好處是方便,您可直接將延長器連接到 HDMI炫號源設備和HDMI 顯示器上,與機件式之間的主要區別是您不需要額外使用HDMI線,就能完成安裝。

相關產品 :  HE01ERK, HE01F-4K

機件式

機件式通常會有變壓器的接口,且機器會分為 Tx (傳輸端) 及 Rx (接收端),有些延長器可以單邊供電,有些則需要雙邊供電,這類的延長器通常會將 HDMI 訊號轉換,利用不同的線材傳輸如光纖或是網路線,在近顯示器之前,在藉由接收端轉換成正常的 HDMI 接口,此類延長器電流充足,可以將訊號傳輸到更遠的地方。以一般網路線來說,1080p 可以傳輸到 100M,光纖則可傳輸到 2km~60km。

相關產品 :  HE03-4K, HE01F-4K6G

3. 次要類別:需要供電、無須供電

HDMI延長器也可以分為主動式和被動式。 主動式HDMI延長器需要電源才能啟動。而被動式可以在沒有外部供電 (一般電源來自連接的HDMI訊號源設備)的情況下,將HDMI訊號延長一小段距離。

SWP051000, SWP052000, SWP12500, SWP121500

4. 次要類別:是否需要鍵盤滑鼠,HDMI KVM 延長器

HDMI 延長器有些僅能傳輸影音,有些則可以一邊傳輸鍵盤滑鼠或 USB 訊號,讓您在遠端也可以操控電腦,假如有遠端操作的需求,就可以使用這類的 HDMI KVM 延長器,但是選擇這些延長器要特別注意以下兩點

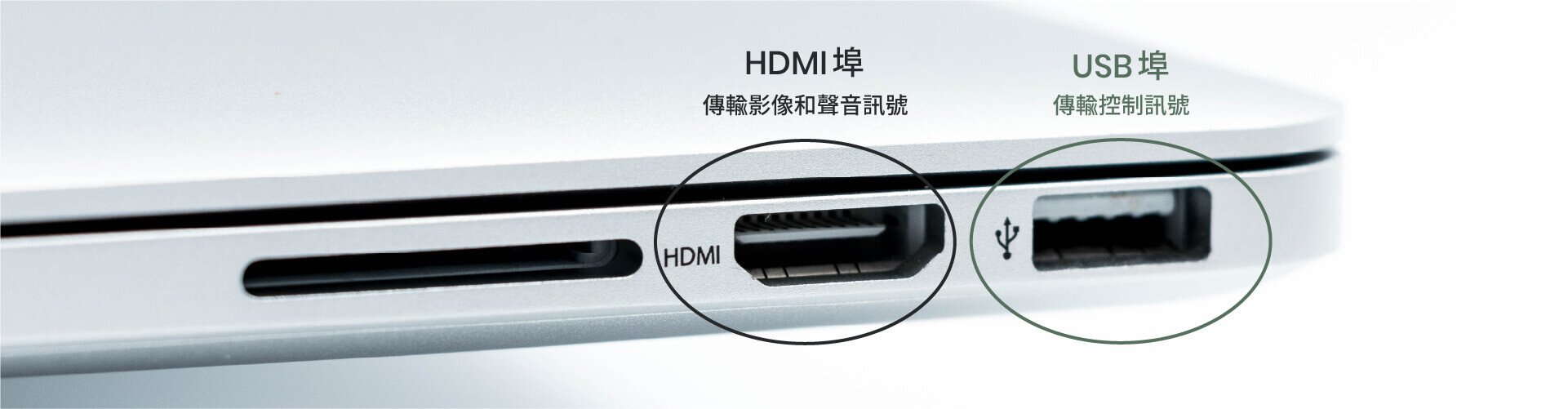

HDMI 無法支援 USB 訊號

由於 HDMI 無法支援 USB 訊號,因此遠端操作的原理是將來源電腦的 USB 訊號傳到遠端螢幕旁,透過接收器端的 USB 接口連回電腦進行操作,因此傳輸器端要連接一條 USB 線到電腦上。另外,由於 HDMI 線無法傳輸 USB 訊號,因此這類的器材中間通常是使用網路線、光纖線進行傳輸。

相關產品 :  HKM01E

KVM 不等於 USB

僅傳輸 KVM (滑鼠鍵盤) 與支援 USB2.0 的技術不同,因此選擇上要小心,雖然現在多數的鍵盤滑鼠通常做成 USB2.0 的形式,但支援 KVM 的延長器不一定支援 USB2.0 (如 webcam, 隨身碟,印表機),要詳細閱讀規格才能看的出來。一般來說如果產品寫支援 USB2.0 那就是 USB2.0 的設備都支援,如果僅寫 KVM 那就是只能支援鍵盤滑鼠。

相關產品 :  HKM01-4K

5. 次要類別:固定連接或是常置換設備(面板式)

這類的需求通常是因為設備要常常切換,也就是現在常說的 BYOD (自攜設備) 趨勢,這類設備通常會出現在演講廳、會議室、教室等區域,螢幕跟講者有有超過 10M 的距離。每一個講者可能都有自己的筆電,因此 HDMI 設備要常常插拔,這時就很適合使用這類面板式的設備,讓您的桌面或牆面保持整潔。

6. 等化器 vs. 網路技術

雖然市面上有很多的 HDMI 延長器都是使用網線來傳輸訊號,但它們使用的技術並不相同。有些使用等化器技術,有些則使用網路協議。而網路協議近年來在專業影音行業非常的流行。而SC&T 的 HDMI 網路延長器則是使用這項新技術來達到多種功能。請點擊下方按鈕了解更多詳細。

相關產品 :  HKM02B/ HKM02B-4K/ VDKM02B

其他注意事項

HDMI 中繼器 vs. HDMI 延長器

HDMI 中繼器不會改變訊號本身,而是將訊號放大到原來的強度,讓訊號能在支持一段距離。因此中繼器通常是在中間加上一台,加裝中繼器的位置則是訊號接近衰減的地方,因此原本只能傳輸 10M 的訊號,經過中繼器也只能再傳輸 10M,因為這是原本訊號的限制,但有些中繼器可以疊加,每 10M 就可以裝一台,經過疊加中繼器可以傳輸一些原本令人尷尬的距離 (如 30M)。延長器則會將訊號轉換在另外一個媒介上傳輸,如先前提到的網路線、光纖等等,因為要轉換,因此頭尾要各有一個帶轉換功能的設備,這就是我們說的接收端與發射端。

HDMI 延長器 vs. HDMI 光纖線

現在漸漸有一些新技術展露頭角,如帶晶片的 HDMI 光纖線,這類的產品通常可以將 1080p 訊號延伸到 50米,而他的 HDMI 接頭內藏有晶片,將 HDMI 訊號轉換為光纖,而線材本身就是光纖線,這是一個一體成形的解決方案,但是這類技術目前的缺點就是過於昂貴,且彈性低,長度無法像網路線一樣好控制。即使差距多了1米,可能就會造成無法使用。而 HDMI 延長器,因為線材與設備是分開的,因此會多一些距離上的彈性,可以在長度限制內,自行調整距離。

注意影像畫質

現在的 HDMI 延長器畫質主要分為幾個規格,1080p/4K@30Hz/4K@60Hz,雖然 4K@60Hz 的延長器通常會向下支援,但是仍要注意,畫質越高延長距離越短,因此在選擇時,要看清楚每一種畫質的應對距離規格,這些通常在產品說明書中會詳細標註。

特殊功能HDMI延長器

具備紅外線控制功能

相關產品: HE02EI

具備ARC (Audio Return Channel)功能

相關產品: HE02N

具備聲音提取功能

相關產品: HKM02B/ HKM02B-4K

進階應用

同時延長及分配 HDMI 訊號

先釐清各螢幕的位置,再選擇是用的產品。

環路輸出 (在同一位置有兩個輸出)

相關產品:  HE02EIX

串接 (在多個地點都能有至少一個HDMI輸出)

相關產品:  HE03L-4K

延長及分配4個HDMI訊號

相關產品:  HE04SEK

為什麼我的 HDMI 延長器無法使用?

不當使用產品

不當產品使用是最常見的問題之一。 身為製造商,我們協助客戶處理大量的問題,而普遍問題皆為:

  • 在極端 (極冷、極熱或濕度過高)的環境下使用產品
  • 使用未經認證或品質較差的傳輸線材
  • 使用錯誤的電源變壓器,導致產品損壞
  • 水或其他液態物質滲入產品
  • 在無原廠指示下,自行修改產品設計

錯誤的安裝指南

賣家提供錯誤的使用手冊。產品手冊錯誤會直接導致使用者安裝錯誤,最後造成產品損壞。

收到產品即損壞

即使產品品質控管是生產程序中很基本的一項工作,但仍有一些公司/工廠在出貨前,產品沒有經過嚴格的檢驗程序,最後導致客戶在未拆封產品時,產品就已經損壞。

Cable Used

Product Name

Technology

Power Source

Signal

Type

1080p Distance

4K Distance

Optical Fiber Cable

HDMI Fiber Cable

Fiber

(Reflection of Light)

Power From Source

Video/ Audio

Cable

100M

100M

HDMI Fiber Dongle Extender

Mini USB

Dongle

300M/ 1KM

300M/ 1KM

Network Cable

HDMI CAT5e Dongle Extender

Equalizer*

Power From Source

Video/ Audio

Dongle

40M

N/A

HDMI CAT5e Extender

External Power Supply

Video/ Audio

Stand-alone

50M

N/A

HDMI over IP Extender

Internet Protocol

External Power Supply

Video/ Audio

Stand-alone

140M

140M

HDMI KVM over IP Extender*

Video/ Audio/ Keyboard/ Mouse

150M

150M

HDMI Cable

HDMI Repeater

Bypass

External Power Supply

Video/ Audio

Stand-alone

20M

10M
