HE03L-4K

串接型4K HDMI CAT5e 延長器

  • 最高影像解析度達 4K@30Hz。
  • 可透過 CAT5e (或更高)網路線傳輸訊號,最遠距離達 140 公尺。
  • 可串接 2 台接收器作樹狀拓樸,達到 1 對多 HDMI 延長並分配,最多可串 250 台。
  • 可搭配 SR01X (網路中繼器),來延長傳輸距離。
詢價

SC&T 身為製造商,為保護我們客戶的權益,並無經營任何形式的線上商城。您可以透過此處詢價,取得未公開的產品報價,相信我們能給予您更多選擇。

查看相似產品
Inquiry

HE03L-4K 是一款可串接型 4K HDMI 延長器,透過網路線可將 HDMI 訊號延長至 140 公尺遠,供遠端 HDMI 設備使用。此外,HE03L-4K 可透過串接多台接收器(HE03LR-4K)來獲得多個 HDMI 輸出埠,以達到一進多出的功能。非常適用於大型體育館、車站、機場…等,需要 HDMI 訊號延長附帶影音訊號分配功能的情境。

使用HDMI延長分配器將HDMI訊號分配至多個螢幕

延長及分配 HDMI 影音

HDMI延長器發送端與接收端,接收端可串接做長距離延長

基礎分配

HE03-4K 是一款 4K @ 30Hz HDMI 延長器,可透過網路線將 HDMI 影音延伸 120~140 M,另外可接 Network Switch 達到一對多分配。

然受限於Network Switch的設置地點,即使搭配其他訊號延長器做使用,延長效果仍較有限。

HDMI over IP 延長器搭配網路分配器,分配訊號至多個螢幕

菊花鏈拓樸分配

HE03L-4K 是 HE03-4K 的 Loopout 版本。不只具備原先的功能,更可將訊號從接受器 Loopout 至另一接受器,不透過 Network Switch 也可完成分配,最多可以串接 250 台。

只要您的接受器之間符合建議使用距離,皆不影響輸出品質,延長距離大增,安裝工程更為靈活。

接收器串接延長分配HDMI

畫質 / 距離

4K HDMI 網路線延長器;1080p HDMI 網路線延長器

HE03-4K / HE03L-4K ( 4K @ 30Hz 版本)

  • 4K @ 30Hz,120M over CAT5e
  • 4K @ 30Hz,140M over CAT6

HE03 (1080p 版本)

  • 1080p,150M over CAT5e
  • 1080p,160M over CAT6

註 : SC&T 所有的網路線距離,皆使用 CommScope 線材測試

7.1 LPCM 192KHz

高品質的聲音支援

HE03 系列,支援現在高規格主流 7.1 LPCM 192KHz,延長、分配時能保留清楚的聲音品質。

EDID

支援 EDID , 4K 畫質也可連接 1080p 螢幕

HE03-4K 系列,可以透過 R 端面板的 EDID 按鍵,將 R 端 EDID 拷貝至 T 端,因此 4K 的來源也可以接 1080p 的播放設備,完全依您的需求。

問題

市面上 HDMI 分配延長的問題

  • 完全或暫時失去訊號
  • 公布距離的正確性,有時距離會比描述的短,可能是所使用的設備缺乏中立性
  • 聲音及畫面品質的減損,如畫質、對比、飽和度等

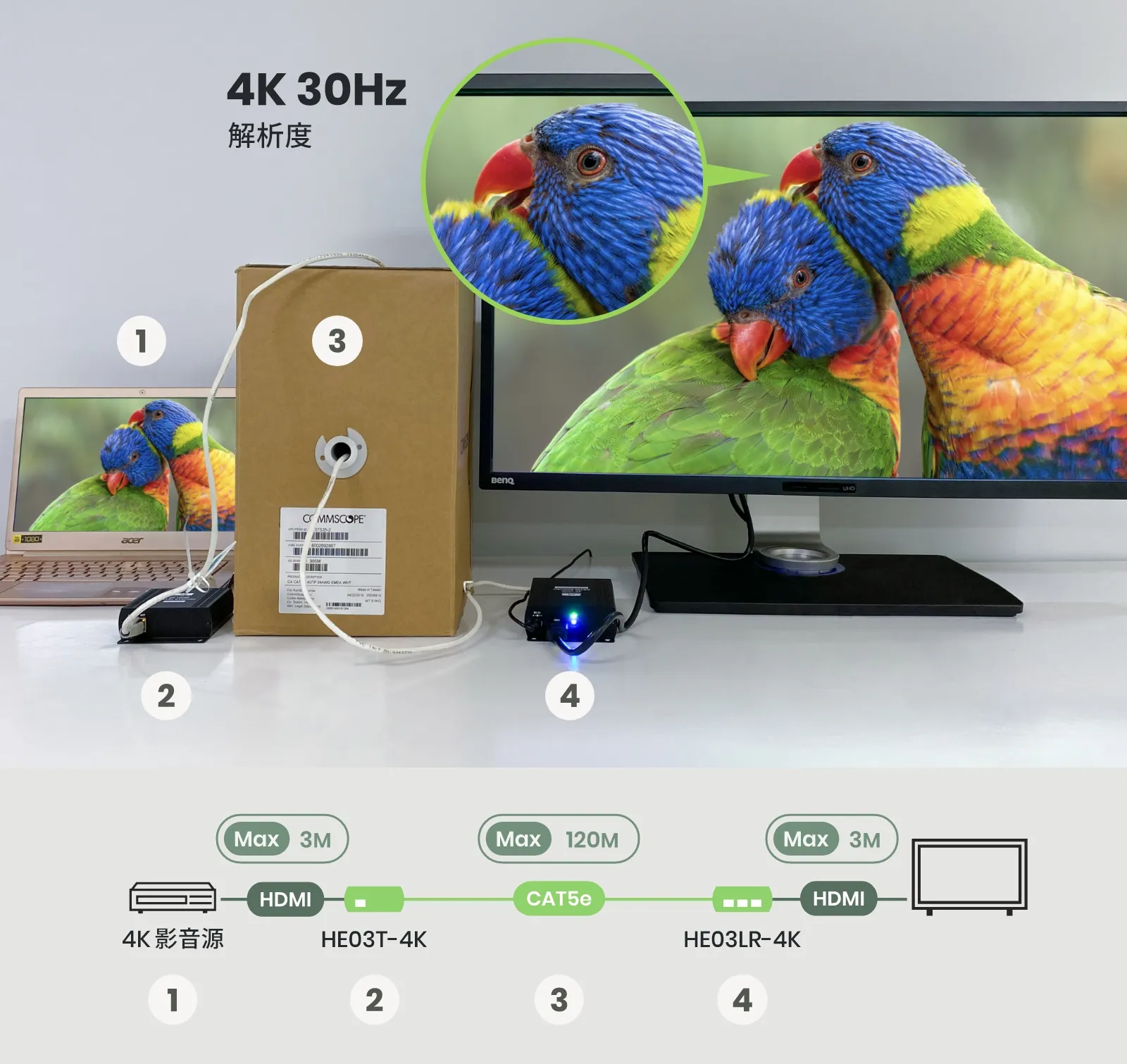

距離實測 (視訊&音訊)

4K HDMI 網路線延長器連線圖與實測畫面

無肉眼可見延遲

經 SC&T 測試,分配的延遲僅 8ms,讓您的所有分配即時播放,請見測試影片。

使用建議

  • 為避免減損影音畫質及產生雜訊,請使用高品質的 CAT5e, CAT6 UTP / STP / FTP 線材。
  • 若 HE03-4K 使用 Network Switch 分配,需架設在獨立的內網環境下 (LAN) ,否則會減損網路設備的速度。
  • HE03-4K 連接 Network Switch 分配時,請關閉 EEE (Energy-Efficient Ethernet)。

SC&T 具有完善的系統整合配合經驗,若有其他問題,歡迎聯絡洽詢

更多專案需求

HDMI網路中繼器,延長HDMI並提取聲音訊號

需要連接獨立聲音設備?

請參考 HAE01,讓您將 HDMI 聲音分離出來,在獨立聲音設備上播放。

  • 內建二組 HDMI 輸出。
  • 內建 TOSLINK 數位、3.5mm 類比聲音介面。
  • 支援 4K 4:4:4/4:2:2 轉換 4K 4:2:0。

需要更彈性的距離?

請參考 SR01X 網路中繼器,可以讓您在既有的架設環境中增加延長的距離。

  • 可透過網路線傳輸IP訊號,最遠距離達 120 米。
  • 可串接多台SR01X,每台延長距離再增加 120 米。
  • 內建 8kV (接觸) 15kV (空氣) 突波保護。

HDBaseT 4K 60Hz HDMI延長器

需要專業的輸出規格?

請參考 HE02EXP,此款 HDMI 4K 訊號延長器具備 4K @ 60Hz 4:4:4 規格,為你呈現最優秀的畫面。也支援全雙工 RS232、雙向IR訊號傳輸。讓您可以對遠端設備進行操作。

  • 最高影像解析度達 4K @ 60Hz 4:4:4。
  • 可透過 CAT6 (或更高)傳輸 1080p @ 60Hz 訊號最達 90 公尺。
  • 支援 PoH (Power over HDBaseT),電源可由發射器或接收器任一端發送至遠端。
  • 支援全雙工 RS232、雙向IR訊號傳輸。
  • 支援 CEC 及 EDID 管理功能。
  • 最高影像解析度達4K@30Hz。
  • 可透過 CAT5e (或更高)網路線傳輸訊號,最遠距離達 140 公尺。
  • 可串接 2 台接收器作樹狀拓樸,達到 1 對多 HDMI 延長並分配,最多可串 250 台。
  • 可搭配 SR01X (網路中繼器),來延長傳輸距離。
韌體/軟體更新

發布日期

版本

發行公告

檔案名稱

2022-10-13

V1.0_2210131

韌體更新

Release Date

2022-10-13

Ver.

V1.0_2210131

韌體更新

2022-10-13

V1.0_2210131

韌體更新

Release Date

2022-10-13

Ver.

V1.0_2210131

韌體更新

2019-05-30

V1.0_1905301

韌體升級

Release Date

2019-05-30

Ver.

V1.0_1905301

韌體升級

2019-05-30

V1.0_1905301

韌體升級

Release Date

2019-05-30

Ver.

V1.0_1905301

韌體升級
操作教學影片

更多

規格表

型號

HE03T-4K

HE03LR-4K

支援

符合規範

HDCP 1.4

最大影像解析度

4K@30Hz 4:4:4, 1920 x 1200@120Hz

最大傳輸距離

120M over CAT5e, 140M over CAT6 cable

聲音格式

7.1 LPCM 192kHz

連接埠與介面

影像輸入

1 x HDMI Type A

1 x RJ45

影像輸出

1 x RJ45

1 x HDMI Type A, 2 x RJ45
