遠端工業控制室：一線整合影音、電力與即時控制

全面相容 USB-C (DP Alt)輸入，呈現 4K60Hz 細緻流暢畫質

支援標準 USB-C KVM 訊號輸入，無論是高階工作站、個人筆電或平板設備皆可輕鬆無縫連接。發射器與接收器端的 USB-C 接口皆支援 DP Alt Mode 與 USB 2.0 傳輸標準。解析度支援最高 4K@60Hz，全面相容 HDR、Dolby Vision，呈現無損高畫質影音與數據傳輸。

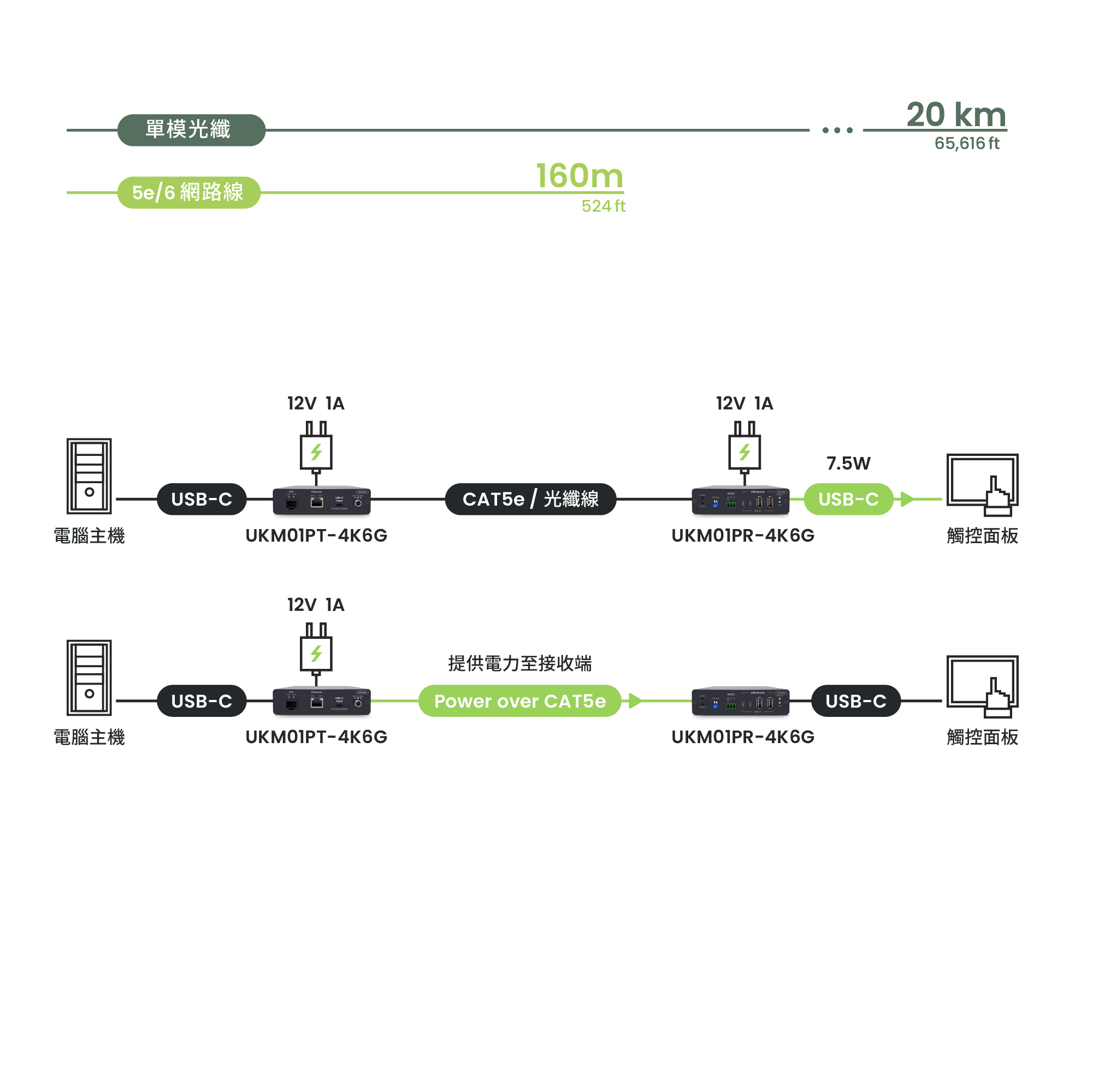

網路線/光纖線彈性佈線

可依據案場實際需求彈性選擇傳輸媒介：

• ‍網路線傳輸： 使用單條CAT5e/6，傳輸距離可達 160m，還可達到 Power over Cable（PoC) 及 PD 3.0 功能。

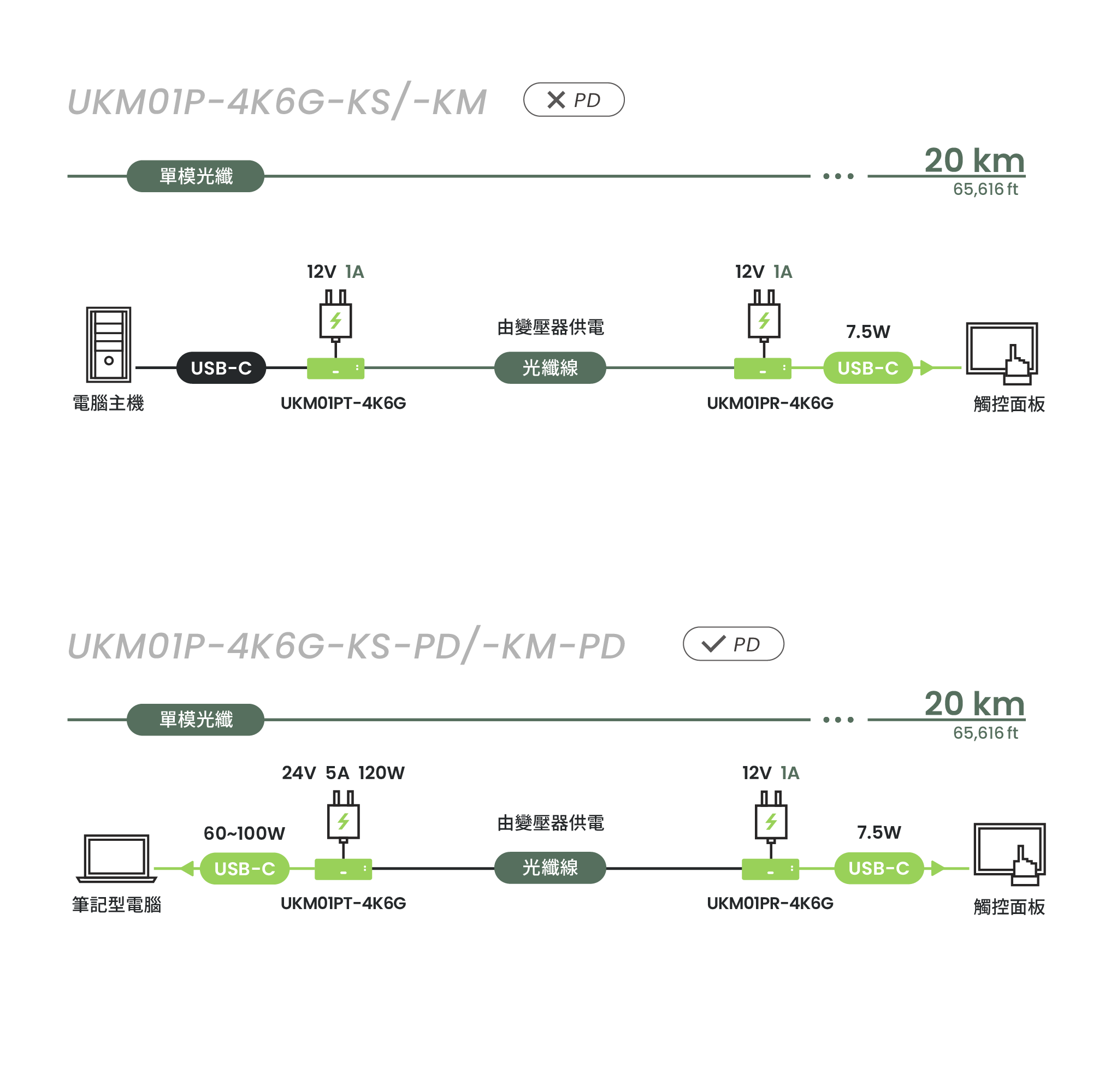

• ‍光纖線傳輸： 使用單模光纖，傳輸距離極限可延伸至 20km。
  (請注意: 光纖線無法傳電，若要使用PD功能需在對應端使用變壓器)

SwiftSync技術：無肉眼可見延遲的即時 KVM 操控

搭載 SwiftSync 技術，採極低延遲設計（低於 1 幀）。經 SC&T 實測，在 CAT5e/6 網路線路延長 160m，仍能維持穩定的 USB 讀寫速率、即時流暢的鍵盤滑鼠操作。

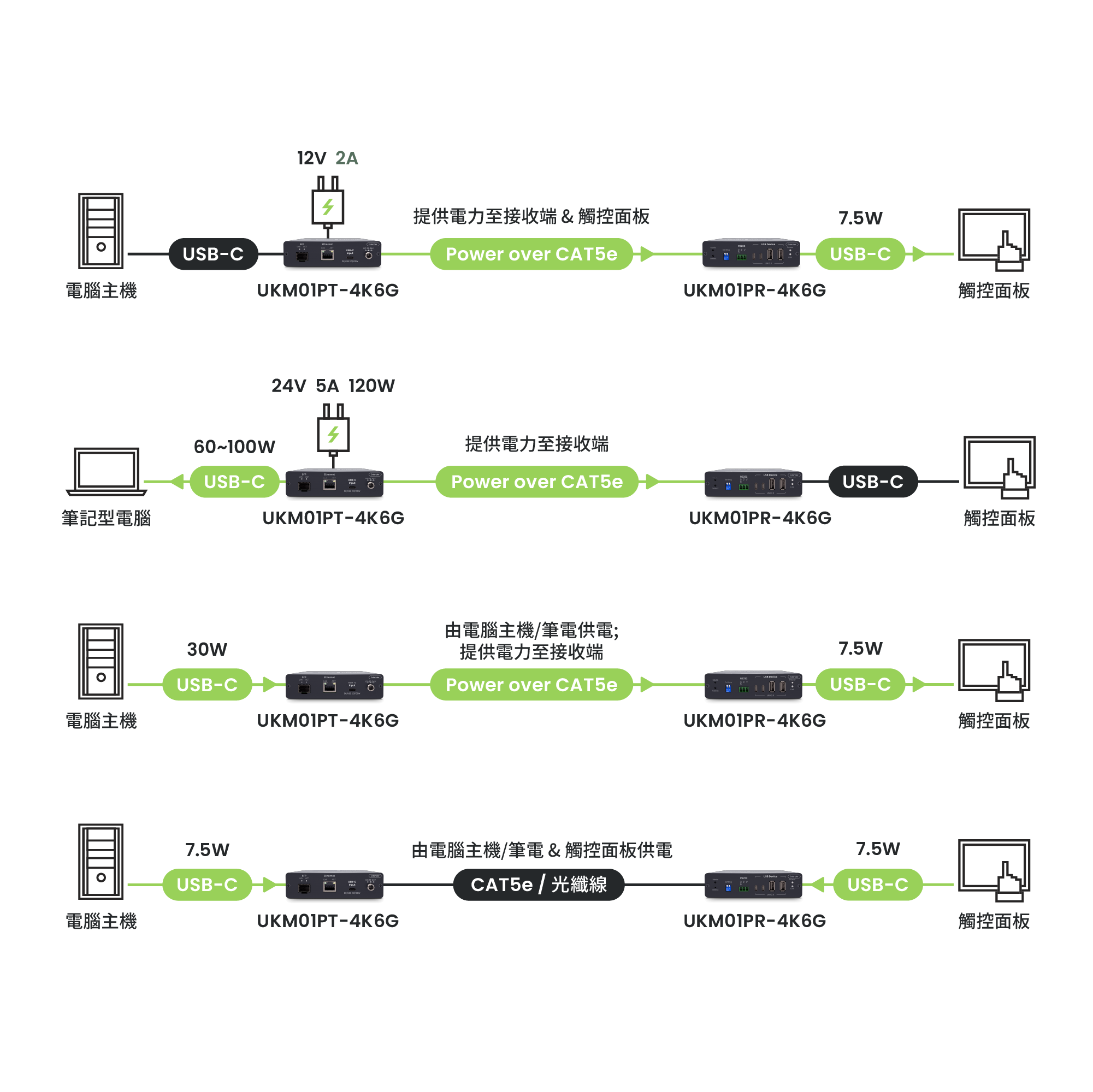

PoC 與100W USB PD，簡化供電配置

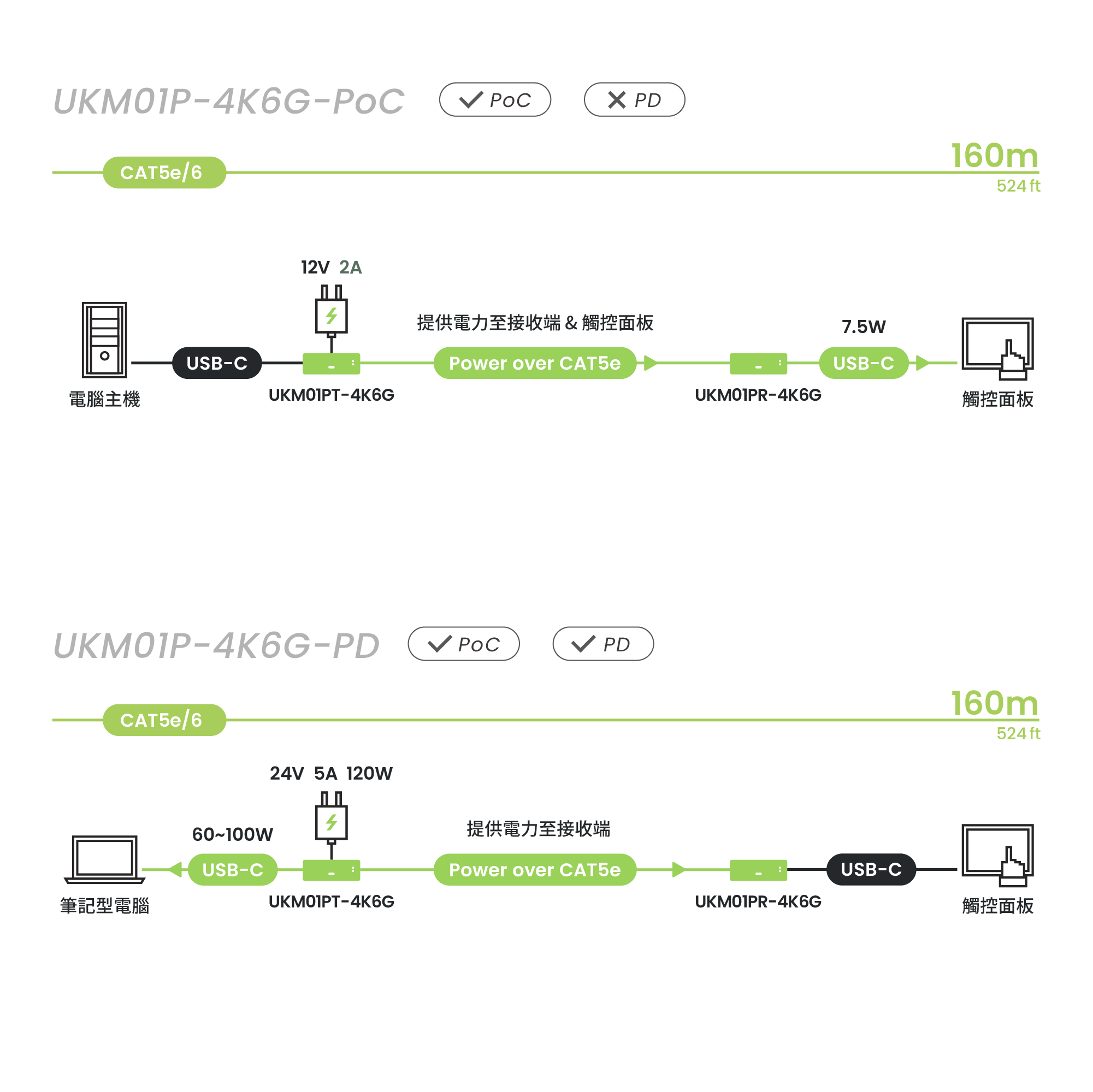

採 Power over Cable（PoC)  單端供電設計，任一端接電即可同步供電兩端設備。當發射端（Tx）輸入 24V/5A 電源時，同步支援 USB-C 連接設備（如電腦、觸控螢幕、行動工作站）最高 100W PD 3.0 快充。

全雙工 RS232 控制，無縫對接環控與工業系統

支援全雙工 RS232 延伸（最高 115200bps），可遠端連動控制工業機台、高階投影機或環控矩陣設備。

廣泛相容標準 HDMI 影音系統

與標準 HDMI 系統的發射端 (Tx) 與接收端 (Rx) 相容，實現現有系統規格升級。同時可與 SC&T 的 HKM01-4K6G 整合：

應用場景

遠端工業控制

將電腦主機集中管理於遠端機房，實現工作站隔離與遠端機台操控。現場作業員在控制室內即可透過鍵盤、滑鼠與顯示器，即時且極低延遲地操控工業機台與自動化設備。

大型會議室

實現互動螢幕與高階筆電一線整合。簡報者僅需單一 USB-C 接口連接筆電，即可同時輸出 4K 影音、反向控制會議相機與音訊設備，並同步提供大功率反向充電，維持空間極致整潔。

Video Bar 視訊協作延伸應用

透過SC&T KVM 延伸方案，將單一網路線延伸 Video Bar（整合攝影機與音訊系統）與筆電之間的訊號，同步傳輸 HDMI 與 USB，實現智慧會議室的 BYOD 整合。

• HDMI 視訊傳輸（Laptop → Display）
  筆電畫面透過發射端 （UKM01PT-4K6G）傳送訊號，經網路線延伸至接收端 (HKM01R-4K6G) ，並輸出至 Video Bar，再傳送至顯示設備實現高畫質內容共享 。發射端同時支援 USB-C 供電，可在傳輸訊號時同步為筆電供電。

• USB 周邊回傳（Video Bar → Laptop）
  遠端 Video Bar 的攝影機與音訊訊號，透過接收端 (HKM01R-4K6G) 回傳至發射端 （UKM01PT-4K6G），使筆電能直接調用會議室影音資源。

產品規格

最高影像解析度： 4K60Hz

最遠傳輸距離： CAT5e/6 網路線最遠 160m，SFP 光纖最遠 20km。

影像輸入： 1 x USB Type-C (支援 DP Alt Mode)

影像輸出： 1 x USB Type-C (支援 DP Alt Mode)

其他功能： 支援 USB PD 3.0 (100W)

安裝步驟

• 將發射端（UKM01PT-4K6G）透過 USB-C 連接至電腦等訊號源設備。
• 使用 CAT5e/6 網路線或光纖線連接發射端與接收端（UKM01PR-4K6G）。
• 將接收端透過 USB-C 或 USB-A 接口連接至顯示器與 USB 週邊設備（如鍵盤、滑鼠）。
• 使用 USB PD 或 DC 12-24V 電源變壓器為設備供電。
• 透過發射端的撥碼開關（DIP Switch）設定 EDID，以達到最佳顯示相容性。

1G SwiftSync 技術

SwiftSync™ 為高效能影音傳輸技術，提供等同於未壓縮 HDBaseT 的高性價比替代方案。採先進的 1G 壓縮技術，完整支援 4K60Hz 影像，並將延遲控制在 3 幀以下（0.03秒），近乎零延遲、無體感延遲。請觀看我們的實測影片，瞭解流暢度與畫質表現。

‍
