單一影音來源，串接百貨多樓層數位看板

大型百貨會在不同樓層使用數位看板播放品牌廣告、檔期促銷與活動資訊。同一內容要送到不同樓層與區域的多個數位看板時，除了傳輸距離，也要考量配線方式。

這間五層樓的知名亞洲連鎖百貨門市，主要入口、商品展示區、收銀區與餐飲區共設有約 10 個數位看板。門市採用集中式影音來源，將相同內容分配至各顯示位置。

系統採用 HE03L-4K 串接型 HDMI 延長器，由 HE03T-4K 發射器與 HE03LR-4K 串接型接收器組成。每套系統配置 1 台發射器與 8–12 台接收器；最後一個顯示位置因不需再往後串接，使用 HE03R-4K 接收器。目前已有超過 1,000 套系統採用這套架構。

1. 多樓層數位看板，減少重複回拉配線

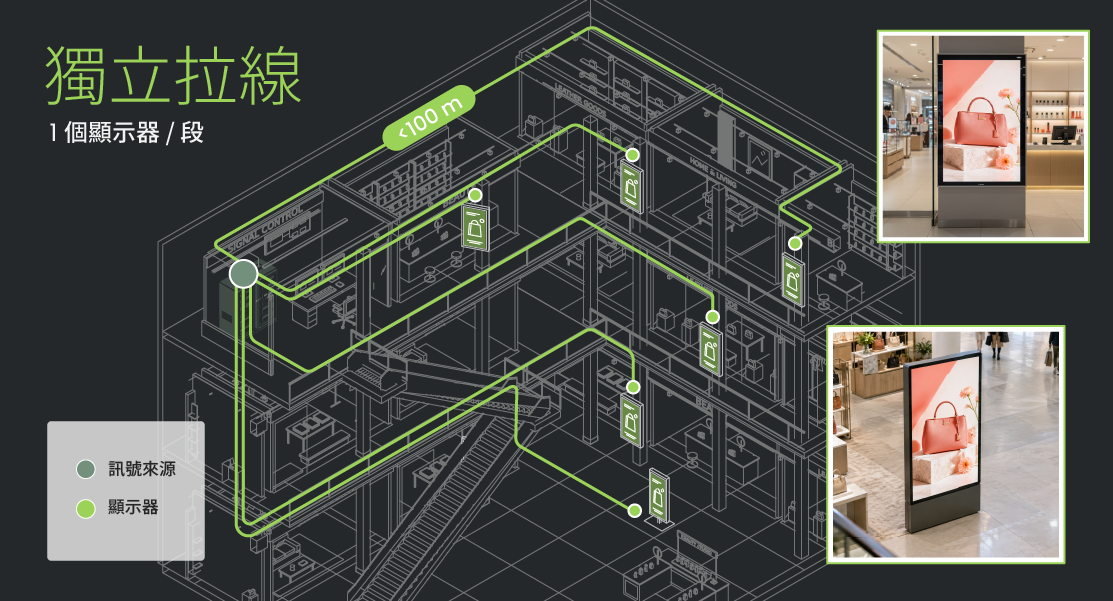

這些數位看板分布在不同樓層。若採直接回拉的配置，每個顯示點都需要獨立連回來源端，單一路徑傳輸距離低於 100 m。

以 3 個顯示點為例，就會形成 3 條獨立的訊號路徑：

影音來源 → 螢幕 A

影音來源 → 螢幕 B

影音來源 → 螢幕 C

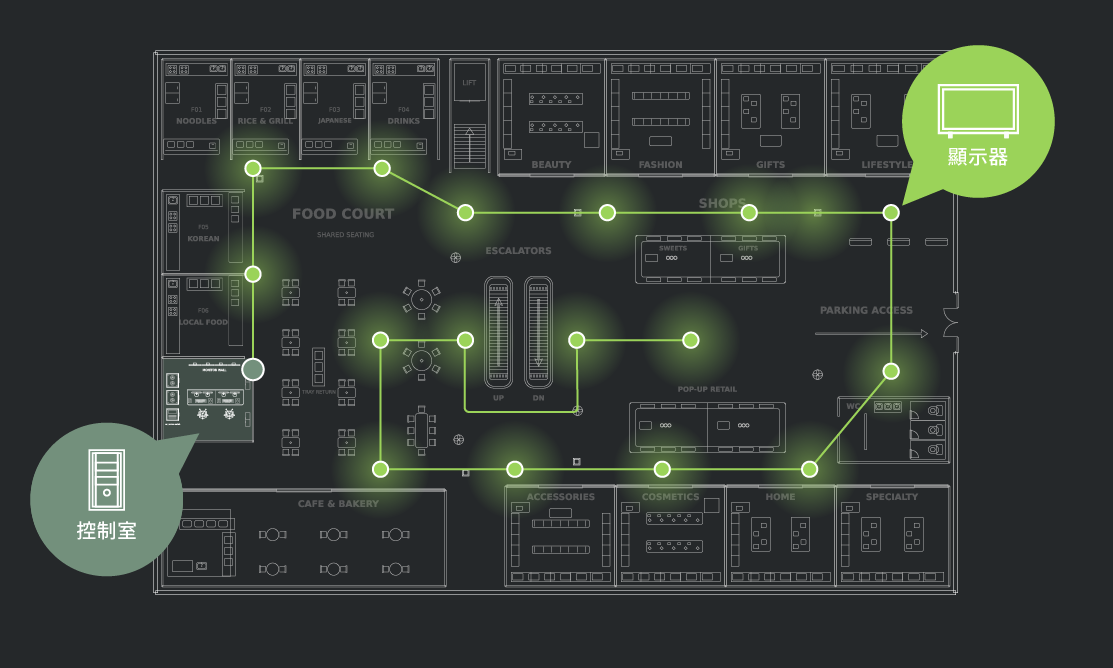

採用串接架構後，影音訊號會依顯示位置逐點傳送，在各位置輸出至數位看板後，再傳往下一個顯示點。

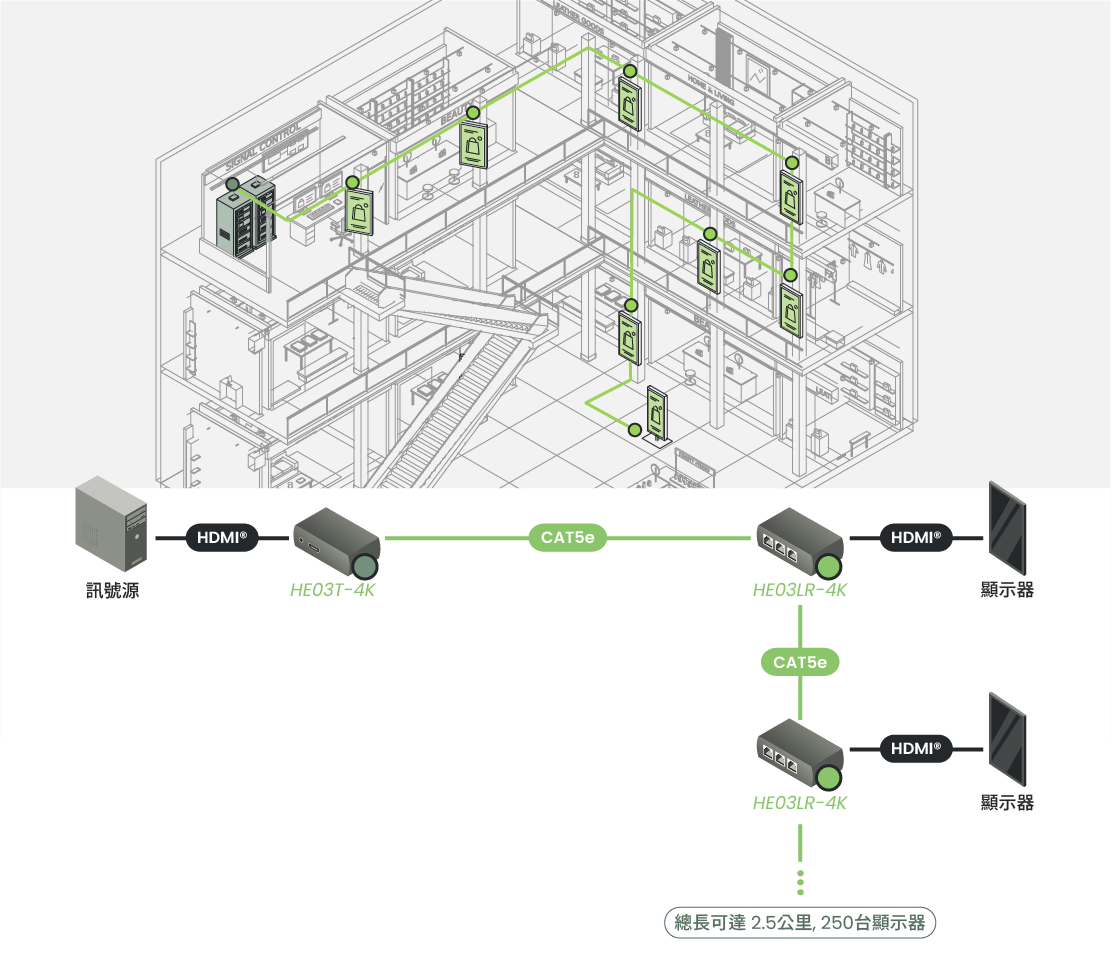

HE03L-4K 最多可支援 250 個顯示器，總傳輸距離最遠可達 2.5 km。以同樣 3 個顯示點為例，串接後則可改為：

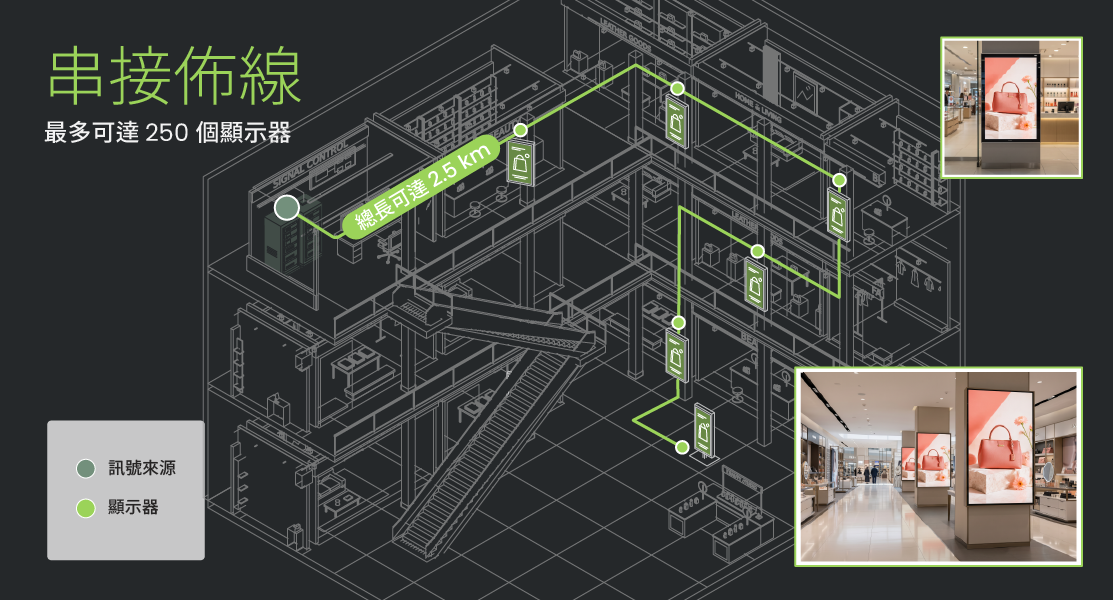

影音來源 → 顯示區 A → 顯示區 B → 顯示區 C → 其他樓層顯示區

這樣線路可以依顯示位置安排，並跨樓層接續延伸，不需要每個顯示點都各自回拉到來源端。

2. 菊花鏈串接，延伸至更多顯示位置

在需要繼續串接的顯示位置，HE03LR-4K 可將影音輸出至該位置的數位看板，同時將訊號傳往後續接收端。其兩組 RJ45 輸出也能連接額外接收端，依需要將訊號延伸至其他顯示區域。

HE03L-4K 單段最遠可傳輸 140 m，實際距離依使用線材而異。透過 HE03LR-4K 逐點串接，訊號可繼續延伸至更遠的區域與其他樓層。

3. 多點延伸，兼顧低延遲播放與影像細節

當多個鄰近的數位看板播放相同促銷內容時，螢幕之間若有播放時間差，會更容易被察覺。同時也要兼顧商品畫面、品牌視覺與促銷影片的影像細節。

HE03L-4K 最高支援 4K@30Hz，並採用 SwiftSync 技術。SC&T 實測影像分配延遲為 8 ms，低於 1/60 秒。另以 9 台螢幕進行菊花鏈串接測試，從影片中的計時畫面來看，各螢幕未出現肉眼可見的播放時間差。

‍

4. 集中更新內容，支援後續增加顯示點

檔期或促銷內容更新時，只需在來源端更新一次，即可沿串接路徑送往各顯示位置，不需要為每台數位看板另外配置播放器，也不必逐點更新內容。

後續若新增品牌專區或活動看板，也不需要為每個新增顯示位置重新從來源端拉一條長距離線路。目前已有超過 1,000 套系統採用相同架構。這些實際部署也顯示，這套架構可在大規模部署中維持穩定運作。

‍
