資通訊整合培訓空間
系統核心設備
這是整個空間的訊號神經中樞，負責影音與數據的編解碼及矩陣架構。整體架構圍繞KVM Switch的功能訂做，也是環控主機主要的控制對象。
- Vivolink Meeting Room Hub (VLHUB121-MME)：提供講師 BYOD 設備（USB-C）接入系統的核心介面。
- SC&T AVoIP 發送端/編碼器 (HKM02B-4K6G)：共 3 台。分別配置於講台輸入端及攝影機端，負責將訊號上傳至網路。
- SC&T AVoIP HDMI/IP/USB 接收端/解碼器 (HKM02B-4K6G)：共 4 台。分別配置於投影機、預覽螢幕及各顯示終端。
- PTZ 攝影機 (Aver CAM 550) ：提供遠端會議的主攝影機畫面。
- 網路交換器：系統核心，負責連接所有 AVoIP 節點、控制電腦與環控面板。
- 環控主機：負責環境控制。
顯示設備
- 投影幕：主畫面顯示輸出。
- 預覽顯示器：供講師或操作人員監看訊號。
- 觸控顯示器：供講師操作，講解課程內容。
音訊系統設備
- 混音器 (Behringer XR12)：數位混音器，負責所有音訊來源的混合與處理。
- 雙頻道無線麥克風接收器：無線麥克風接收機，負責擷取講師人聲。
- 功率放大器：推動教室內的擴聲喇叭。
- HDMI 音訊擷取：從 HDMI 訊號中提取音軌進入混音系統。

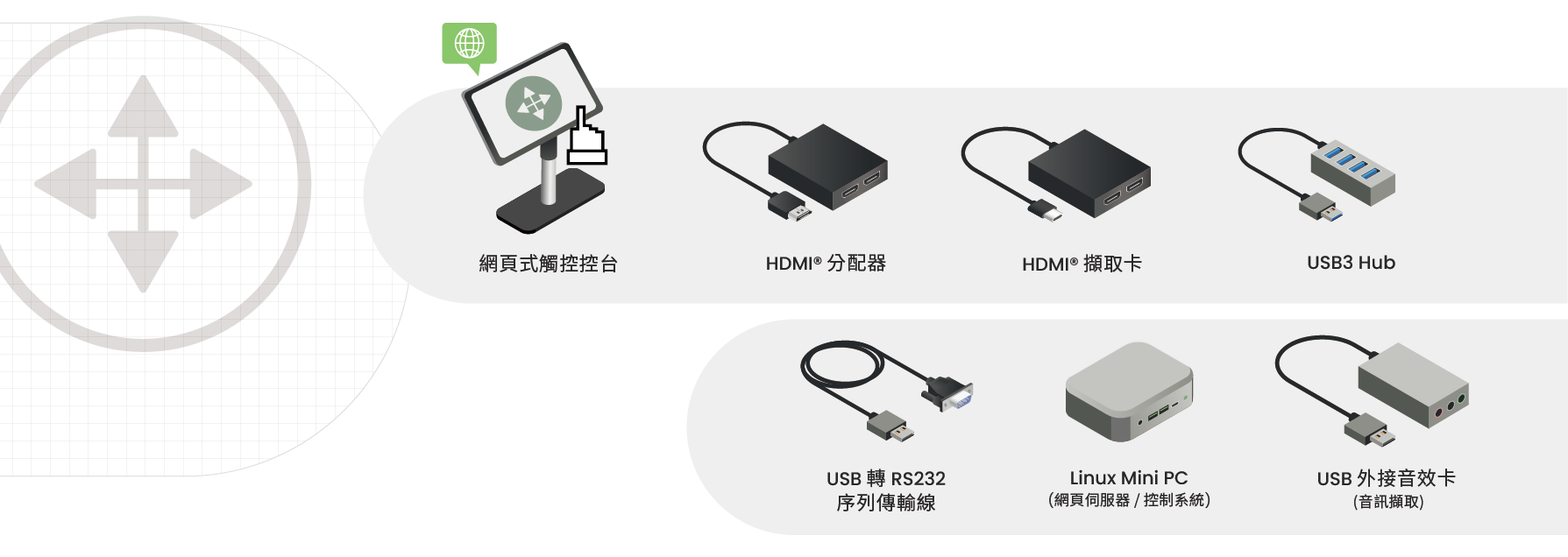

控制與轉換周邊
- 網頁式觸控控台：提供 UI 介面供講師操作切換、音量及 PTZ 攝影機 (Aver CAM 550) 操作。
- HDMI 分配器：將單路 HDMI 訊號分發至多個設備。
- HDMI 擷取卡：將攝影機影像轉為 USB 格式，實現 BYOM (Bring Your Own Meeting) 功能。
- USB 3 Hub：擴展 USB 連接埠以整合多組周邊數據。
- USB轉RS232 序列傳輸線：用於環控系統對傳統設備的序列埠控制。
- Linux Mini PC：作為環控系統伺服器，並支援智慧型手機和平板電腦的控制。
- USB 外接音效卡：將類比混音訊號轉為數位格式供電腦及 BYOM 設備調用。
電源與管理設備

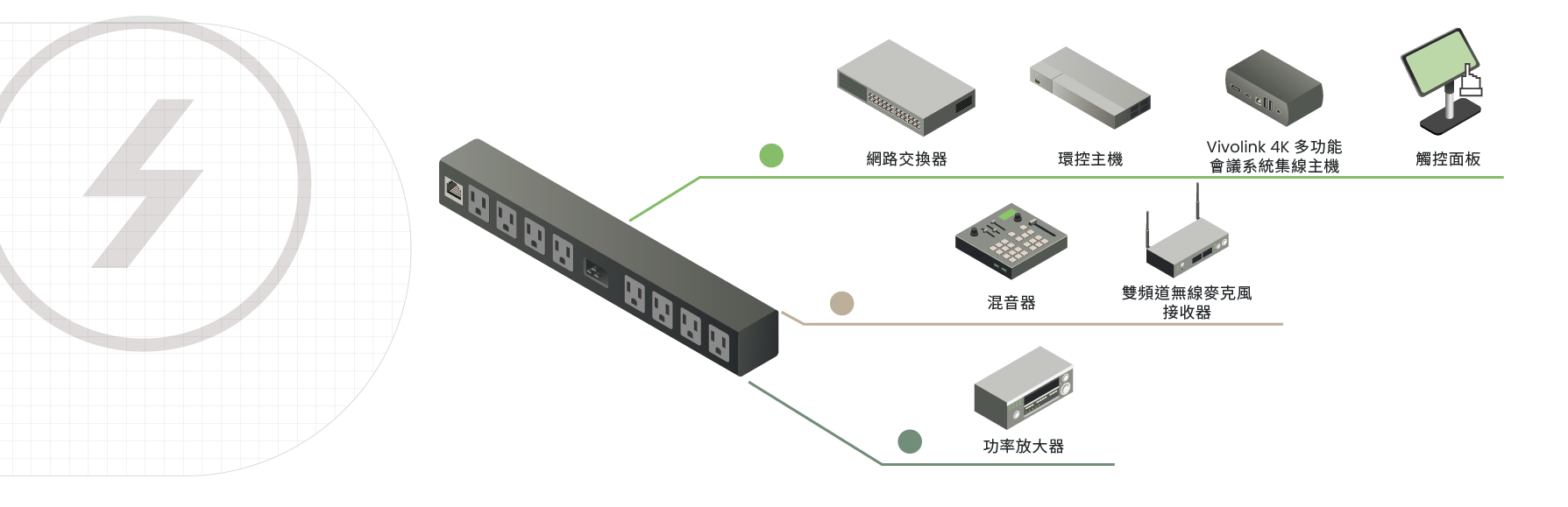

- NETIO 智慧電源管理排插
- Port 1：供應 Switch、Control PC、Vivolink Meeting Room Hub、Touchpanel 及分配器電源。
- Port 2：供應 Behringer 混音器、MIPRO 接收機電源。
- Port 3：供應功率放大器電源。
空間機能定義
結合教學、科研實驗與遠距會議的多功能混合場域。
本案例所涉及的培訓空間，其核心設計理念在於打破傳統教室的單一功能限制，該場域不單是學習空間，更是高階科研數據分析與國際學術交流的樞紐。
高階科研與實驗協作
作為電信工程研究所，場域內整合了多台控制電腦與專業音訊混音設備 (Midas/Behringer XR12) 。系統支持 USB over IP 功能，研究人員可透過網路交換機 (Switch) 自由切換並回控房內設備訊號 ，實現實驗室數據與教學畫面的無縫路由切換，滿足各式課程及專業會議需求。
混合式教學 & 遠距會議系統
為了應對跨國學術連線，系統整合了專業攝影機與 MIPRO 無線麥克風系統 。透過 Vivolink Meeting Room Hub 的整合，該空間具備強大的 BYOM (Bring Your Own Meeting) 能力，讓現場參與者能輕鬆啟動遠距會議，將在地高品質的影音訊號與全球專家同步分享。
場域技術架構：內建資源及 BYOM 平衡的 AVoIP 架構
高集成度的講台管理

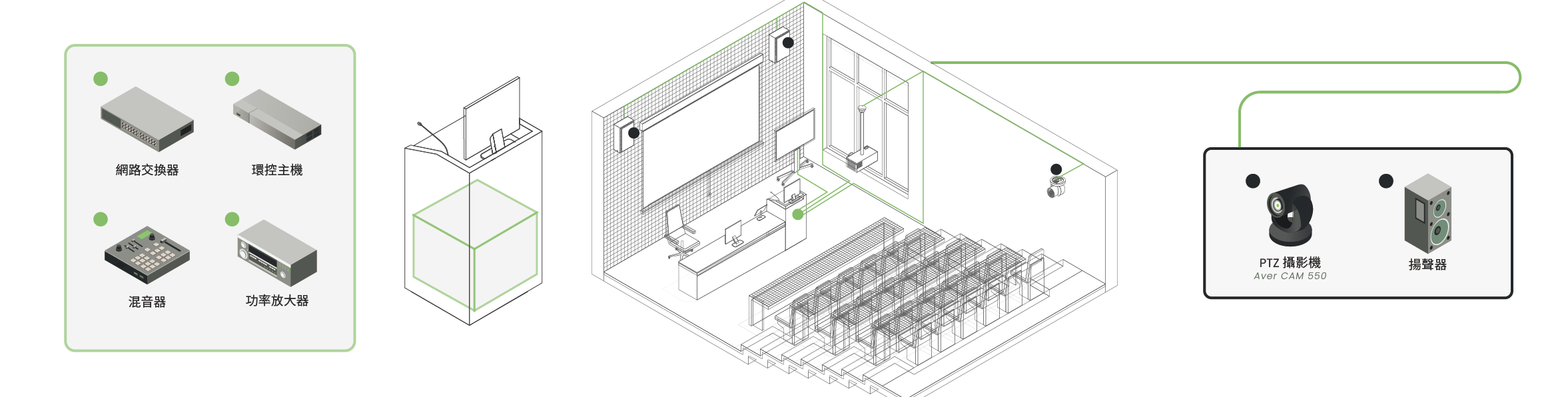

- 設備集中化配置：系統將核心硬體如網路交換機、音訊混音器、功率放大器及控制 PC 統一安裝於講台下方的機櫃空間。
- 長距離訊號延伸：雖然核心設備集中，但攝影機與音響擴聲系統分布於教室遠端，透過 AVoIP 設備將 HDMI、USB 與音訊封裝進網線，解決了長距離傳輸的訊號衰減問題，並取代了繁瑣的傳統佈線。
以講師為中心的 BYOM 強大控制權
本系統的最大差異化優勢在於賦予講師個人會議 (BYOM) 極高的系統控制權與協調性：
- 攝影機與週邊反向接管：透過 HDMI/IP/USB Transmitter，講師的筆電僅需單一連線，即可在個人視訊會議軟體中直接調用教室遠端的專業攝影機訊號與音訊 。
- 觸控協作無縫連結：系統支援在大型顯示端進行觸控操作，並透過 USB over IP 技術即時回傳指令至控制端 PC 或講師設備，實現直覺的教學互動 。

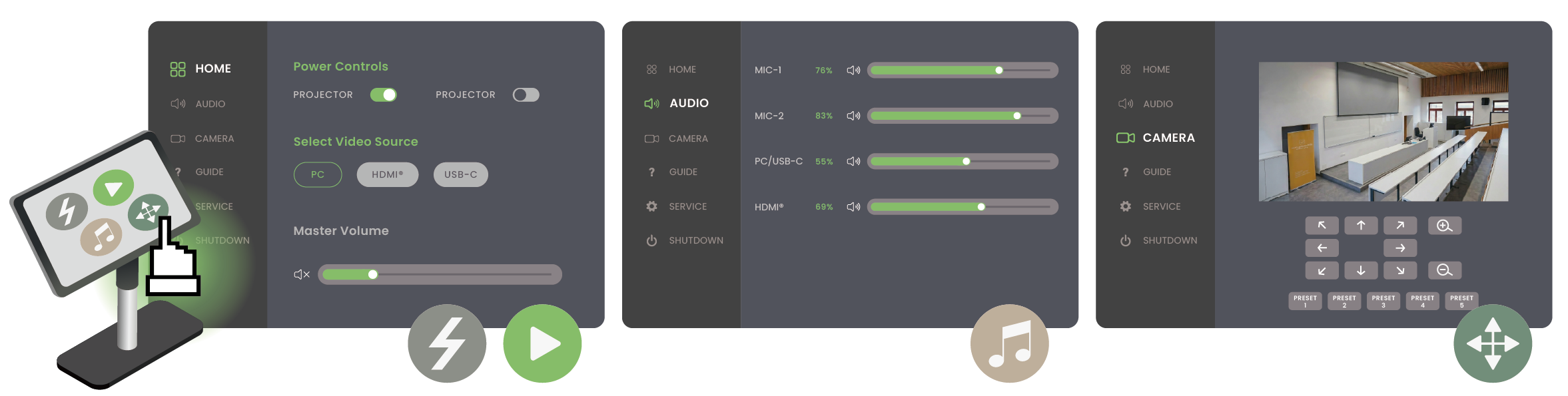

觸控介面達成完備的環控功能
本案場配置了專用的環控觸控面板（獨立於顯示螢幕外），將後端複雜的 AVoIP 路由與設備連動邏輯封裝進直覺的 UI 介面中，實現了一站式的環境自動化控制：
- 影音路由隨點即播：講師可直接在面板上選取 PC、HDMI 或 USB-C 等輸入源 。系統會自動完成 Transmitter 與 Receiver 之間的 IP 訊號導向，無須手動切換線材 。
- 精準的音訊混合管理：介面與講台下的 Behringer XR12/Midas 混音器深度整合 ，允許講師獨立微調多組麥克風（MIC-1、MIC-2）及各類影音來源的音量百分比，確保最佳的現場與遠距擴聲平衡 。
- 全方位攝影機 PTZ 控制：透過環控面板即可即時操作遠端攝影機的雲台（Pan-Tilt-Zoom）角度與焦距 ，並支援 5 組預設位（PRESET）快速切換，讓講師在不離開講台的情況下也能精準捕捉教室各個角落的動態 。
- 一鍵式系統管理：整合了基礎的電源自動化功能，講師可透過面板簡單管理如投影機與攝影機等核心設備的電源狀態，大幅簡化了課程開始前的準備流程 。

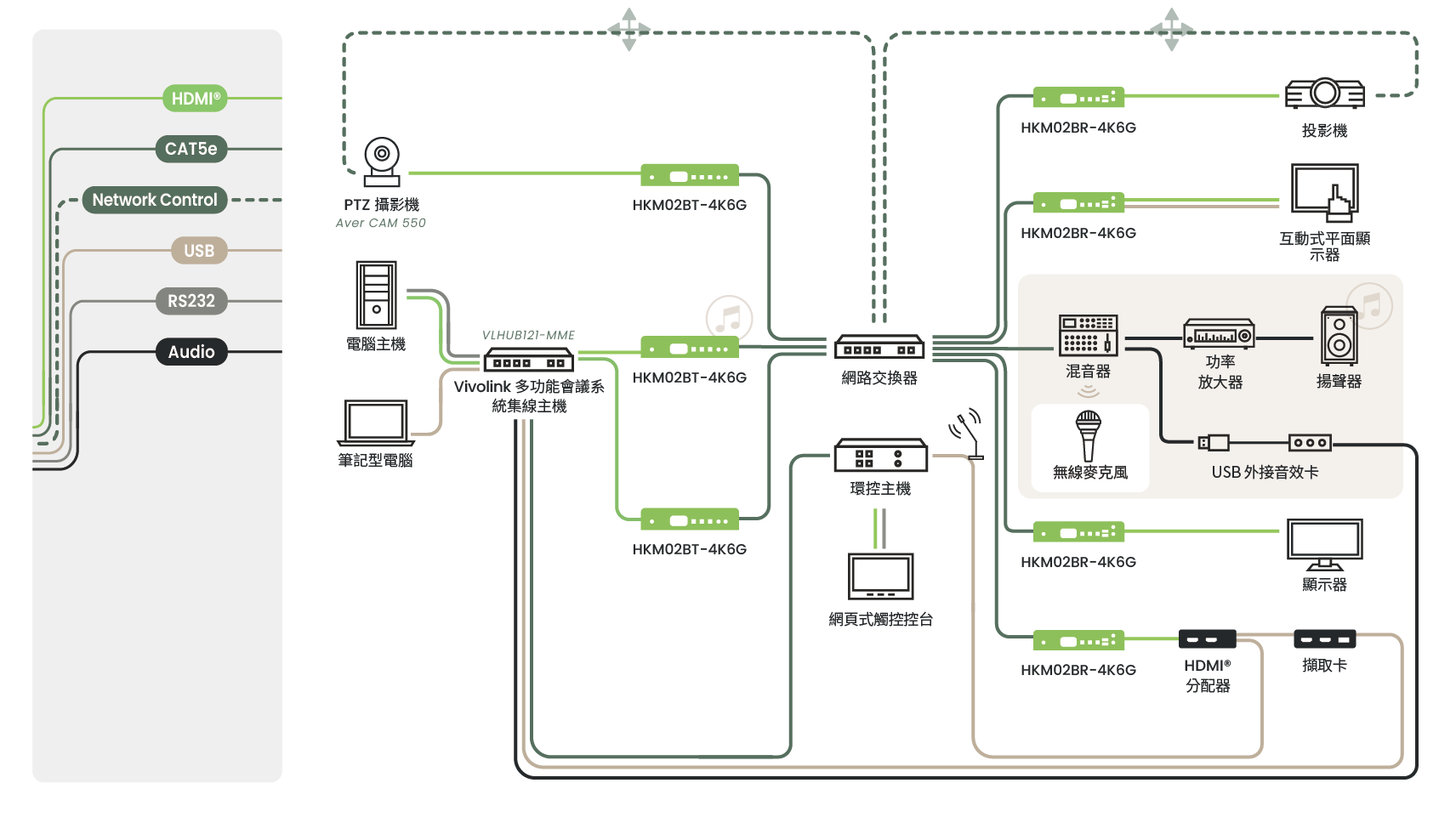

智慧路由核心：高彈性的 AVoIP 系統邏輯
編碼與解碼器的分佈式應用
系統採用 3 進 4 出 的 AVoIP 節點配置，確保教學現場的每個角落都能獲取所需的訊號資源：
- Transmitter (編碼器) 目的：
- 講台輸入端 (2 組)：負責將講台筆電、實物投影機或 PC 訊號編碼上網。
- 攝影機端 (1 組)：專門將高階攝影機的影像轉為 IP 流，再透過擷取卡轉USB訊號，供全場及講師筆電調用。
- Receiver (解碼器) 目的：
- 顯示輸出端 (4 組)：分別部署於投影機 (PLÁTNO)、預覽螢幕及各區顯示器，實現畫面同步或分組顯示。
AVoIP KVM 傳輸與觸控螢幕的應用
- 觸控回傳邏輯：當講師在遠端觸控螢幕上進行書寫或操作時，觸控座標透過解碼器 (RX) 回傳至網路，由講台下的 PC 或講師設備接收，達成低延遲的交互式教學體驗。

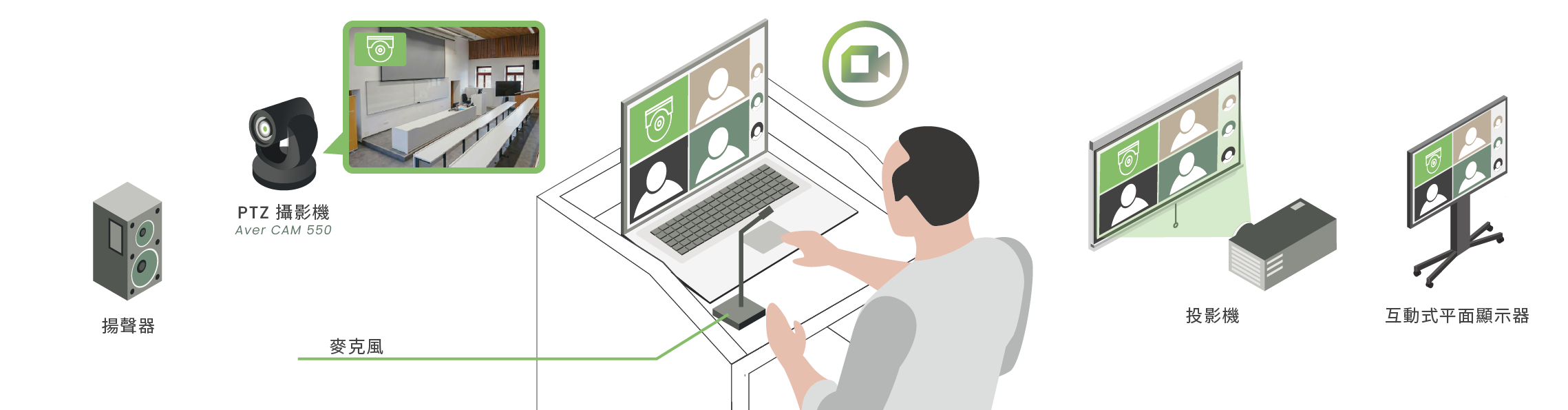

攝影機融合 BYOM 應用（KVM Switch 整合）
- BYOD 接管：講師只需透過單一 USB-C 連線，其個人筆電即可在視訊會議（如 Zoom/Teams）中直接調用
- 專業攝影機：攝影機訊號經由 Transmitter (TX) 進入網路交換機，傳輸至講台下的 Receiver (RX)，再透過 HDMI Capture (擷取卡) 轉為 USB 訊號進入系統。
- 投影機：影音訊號經由網路路由至遠端的 Receiver (RX) 並輸出至 PLÁTNO (投影幕)。
- 觸控螢幕：透過 Receiver (RX) 的 USB Device Port，將顯示端的觸控座標回傳至講師的 BYOD 設備。
- 喇叭：音訊經由 Audio MIX (XR12) 處理後送至擴大機並推動喇叭輸出。
- 麥克風：MIPRO 無線麥克風訊號經混音後，透過 USB 音效卡轉為數位訊號，整合進 Vivolink Meeting Room Hub 供筆電調用。
- 攝影機虛擬化：透過 AVoIP 傳輸，原本固定在遠端的攝影機訊號，可經由講台下的擷取卡轉化為 USB 訊號，整合商在解碼器端，再增加了一組分配器，分成兩組訊號分別進入擷取卡。一組擷取卡給環控系統控制電腦，可在觸控面板上看到攝影機畫面調整角度；一組擷取卡則傳輸訊息至 KVM 切換器，提供攝影機訊號給上課電腦使用。
大學混合型培訓空間應用方式
集中式學術演講
- 運作邏輯：系統進入「廣播模式」，將講師端（如講台 PC 或 USB-C 接入的筆電）定義為單一訊號源。
- 影像分發：透過 AVoIP 的一對多傳輸能力，高清影像同步廣播至主投影幕及各區預覽顯示器，確保全場學生獲得同步的視覺資訊。
- 音訊強化：MIPRO 無線麥克風訊號經由 XR12 混音器優化，並透過功率放大器進行全場擴聲，確保學術演講的語音清晰度。
BYOM 及遠距專家連線
- BYOM 核心應用：講師透過單一 USB-C 連結 Vivolink Meeting Room Hub，接管教室內的專業攝影機與音效卡訊號。
- 混合式互動：
- 影像整合：專業 PTZ 攝影機的高清畫面經由 AVoIP 網路回傳至講師筆電，提供遠端專家清晰的現場視角。
- 音訊雙向同步：透過 USB 音效卡，遠端專家的聲音可經由教室喇叭輸出，而現場學生的提問則經由無線麥克風與混音器傳送至遠端軟體（如 Teams/Zoom）。
- 即時視角調整：講師可隨時透過環控面板調整攝影機角度 (PTZ)，引導遠端參與者關注特定的實驗器材或黑板板書。
SC&T 完整的產品服務及技術諮詢
在 SC&T 的解決方案中，我們不只提供硬體，更為系統整合商（SI）解決了傳統工程中的繁瑣痛點，讓科技與實務無縫接軌，我們提供：
- 簡化施工架構
- 卓越的跨品牌整合相容性
- 優異的生產品質及技術諮詢
