HDMI 訊號延長技術對於操作延遲和影像品質至關重要，我們透過實測三款 4K HDMI 延長器，帶您了解三種主流技術 HDBaseT 3.0 無壓縮、1G SwiftSync 和 H.265 的延遲與畫質表現。
摘要
本文基於一項側重於 4K60/4K30Hz 解析度的性能測試，比較三種主流技術：HDBaseT 3.0（無壓縮）、1G SwiftSync（輕壓縮）和 H.265（高壓縮）。測試涵蓋延遲和影像品質，適用於會議室、控制中心和遠端工作站等實際應用。結果顯示，每種技術在性能、成本和適用性上各有優勢。
- 1. 引言：介紹 HDMI 延長器的挑戰及測試目的。
- 2. 測試設置：描述硬體配置和測試環境。
- 3. 延遲測試：比較三種技術在不同操作下的延遲表現，包括滑鼠移動和視窗拖曳。
- 4. 影像品質比較：評估各技術在靜態和動態場景下的清晰度和細節保留。
- 5. 應用推薦：根據測試結果，建議不同情境下的最佳選擇。
- 6. 結論：總結關鍵洞見，並提供額外資源。
1. 引言
HDMI 延長器是將高解析度影音訊號傳輸至遠端的關鍵設備，尤其在 4K60Hz 環境中，延遲和影像品質是決定使用者體驗的核心因素。本測試聚焦三種廣泛應用的傳輸技術：
- HDBaseT 3.0：無壓縮傳輸，提供近乎零延遲和無損影像品質，支援 CAT 線材達 100 公尺。
- 1G SwiftSync：使用 ASIC 設計的 1G 網路優化方案，平衡影像品質和延遲，支援 CAT 和光纖傳輸。
- H.265：壓縮傳輸，適合低頻寬環境，但可能引入延遲和壓縮偽影。
測試目的是透過並排比較，幫助使用者在會議室、控制中心或遠端工作站等應用中選擇合適方案。測試使用高性能 PC 作為來源，模擬真實互動情境。
2. 測試設置
測試環境模擬實際部署情境，使用以下配置：
- 來源設備：高性能 PC，輸出 4K60 Hz 訊號。
- 訊號分配：透過 HDMI 分配器將訊號分配至三個 KVM 延長器，每個使用不同技術。
- 傳輸距離：所有延長器均透過 CAT 纜線傳輸 100 公尺。
- 輸出顯示：訊號經 HDMI 矩陣路由，並和未經延長的原始訊號顯示在單一螢幕上，使用四分割畫面進行直接比較，透過 HDMI 擷取卡將畫面保存。
三台延長裝置同時傳到 4K60Hz 4x4 矩陣中，透過擷取卡錄影，此設置確保所有畫面公平比較。
SC&T 實測產品
輔助設備
3. 延遲測試
延遲是 KVM 操作和互動應用的關鍵指標。測試包括一般延遲測量、滑鼠移動和視窗拖曳。

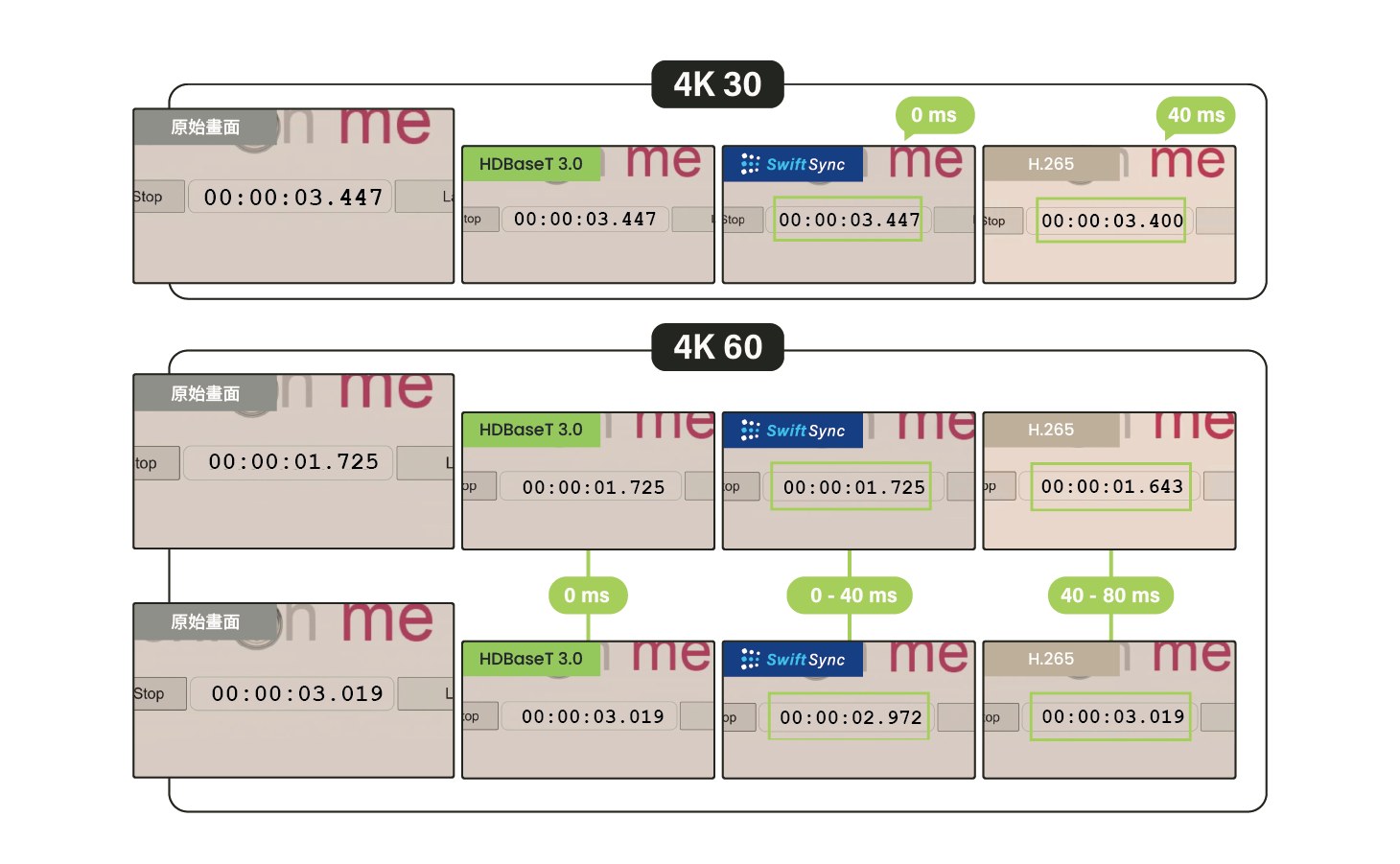

一般延遲
隨時暫停影片以查看秒數延遲差異。
HDBaseT vs SwiftSync (4K30) vs H.265
HDBaseT vs SwiftSync (4K60) vs H.265
測試結果

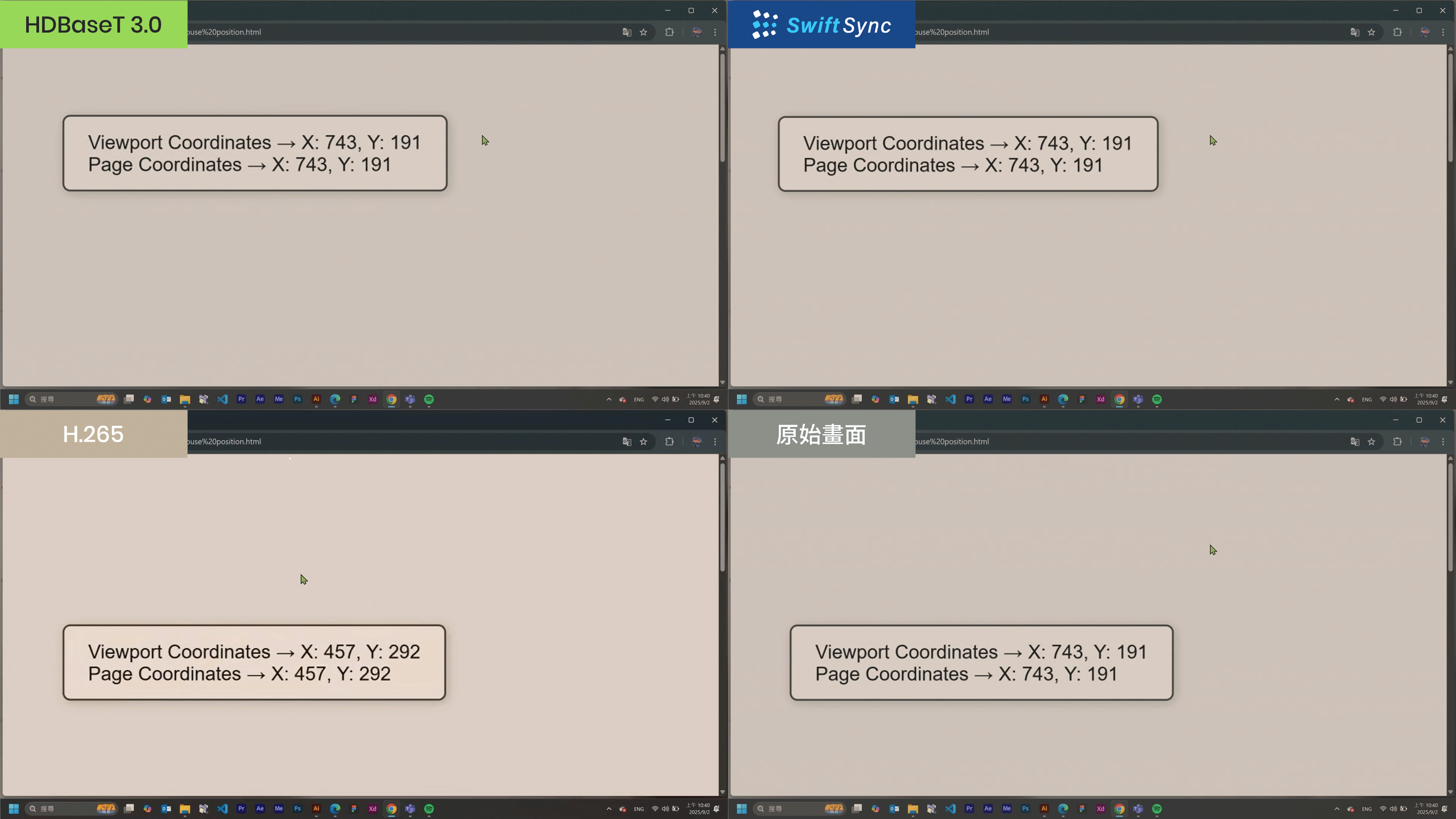

滑鼠操作 & 視窗拖曳測試
快速移動滑鼠並暫停畫面比較游標位置；快速拖曳視窗，觀察回應。
測試結果
您也可以使用 線上延遲模擬器 操作滑鼠，體驗延遲帶來的實際影響。
-
4. 影像品質比較

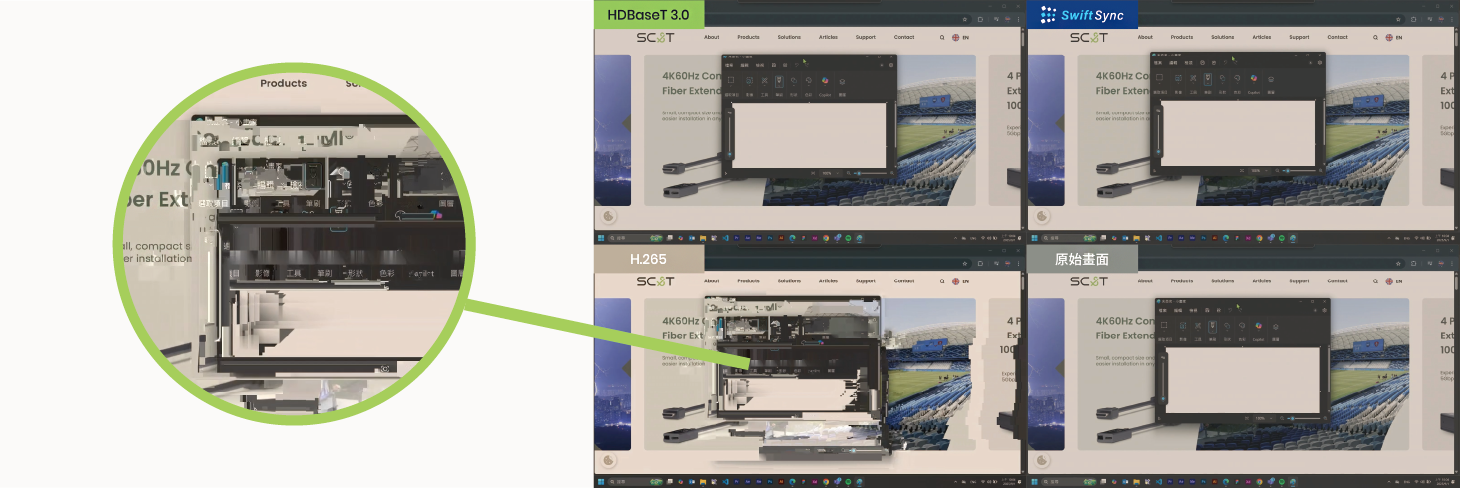

影像品質評估聚焦於清晰度、細節保留和動態偽影。
HDBaseT vs SwiftSync (4K30) vs H.265
HDBaseT vs SwiftSync (4K60) vs H.265
測試結果
總體而言，HDBaseT 3.0 和 1G SwiftSync 在靜態和動態測試中優於 H.265，前者適合要求無損的環境。
5. 應用推薦
HDMI 延長器的選擇，取決於您的特定需求：
- HDBaseT 3.0：最佳整體性能，延遲 <1 毫秒、無損品質。適合醫療影像、廣播工作室和高階控制室。部分投影機內建 HDBaseT 接收器；需使用認證 CAT6a 線材以確保可靠傳輸。
- 1G SwiftSync：性能與成本的理想平衡。在 4K60 Hz 下延遲約 40 毫秒，近無損品質。適合工業控制、醫療設備操作或會議室，重視穩定性和成本效益。支援 CAT 和光纖，適用長距離傳輸。
- H.265：優化於視訊傳輸，低頻寬需求。適合遠端監控、安全系統和跨網路串流，但不適合即時互動控制，因延遲和壓縮偽影較高。
更多關於 HDBaseT 與 HDMI over IP 的比較，請參考：HDBaseT 技術規格與優勢詳解，了解其與 HDMI over IP 的差異。
6. 結論
本測試突顯 HDBaseT 3.0 在延遲和品質上的領先優勢，1G SwiftSync 提供高效替代方案，而 H.265 適合頻寬受限的應用。最終選擇應基於性能需求、成本和環境因素。
Smart Cabling & Transmission (SC&T) 致力於提供可靠的傳輸解決方案。欲了解更多實際性能測試，請上 Youtube 觀看完整影片。
